近期充电头网取得了一套tamas知名品牌的20W快速充电套服，配搭一根1米长的C-Lightning电缆线。据统计，该设备关键在日本&144;售市场，并根据了iPhone的MFi认证，彻底能够达到iPhone，iPad等设施的续航规定。自然，新iPhone 12 Pro三十分钟电池充电56%是没事的。

就这样的充电头，用“小冰块儿”设计方案，十分轻巧便携式。下边将详尽拆卸充电头网。使我们“探寻”一下它的质量和设计方案。

1.展现tamas mini 20W闪充的外型。

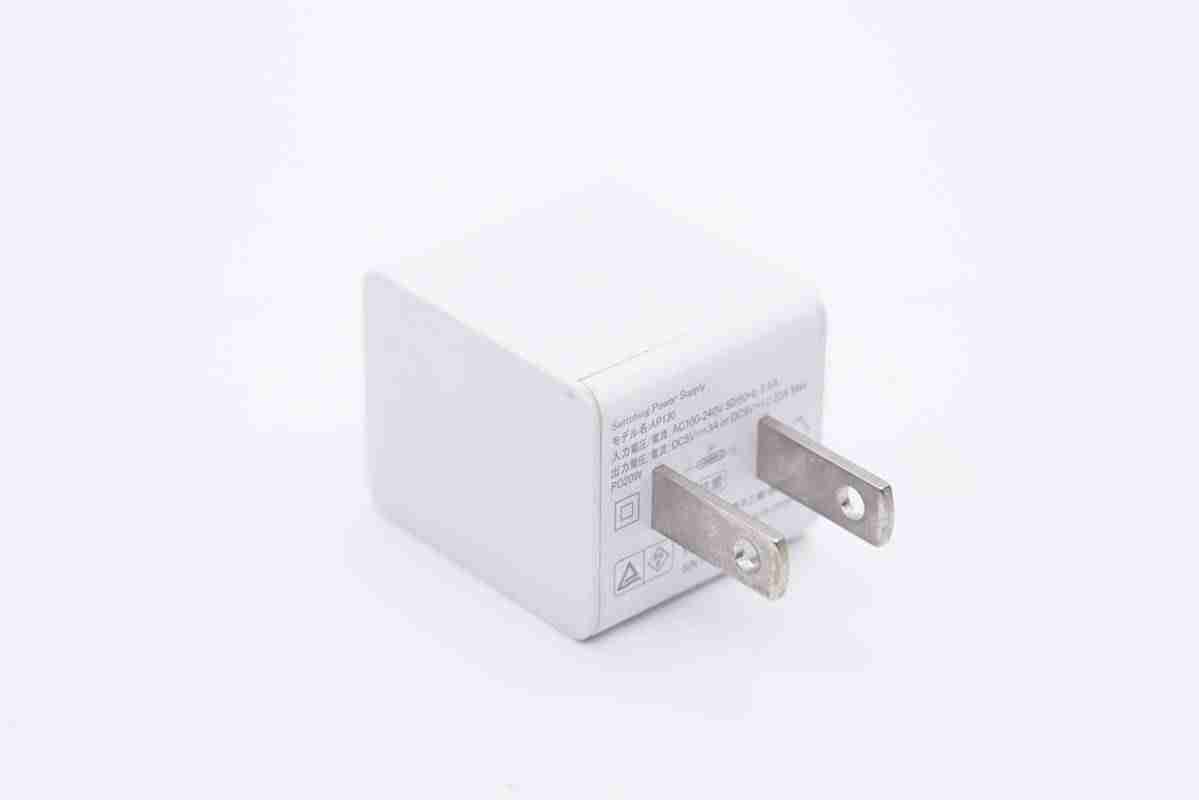

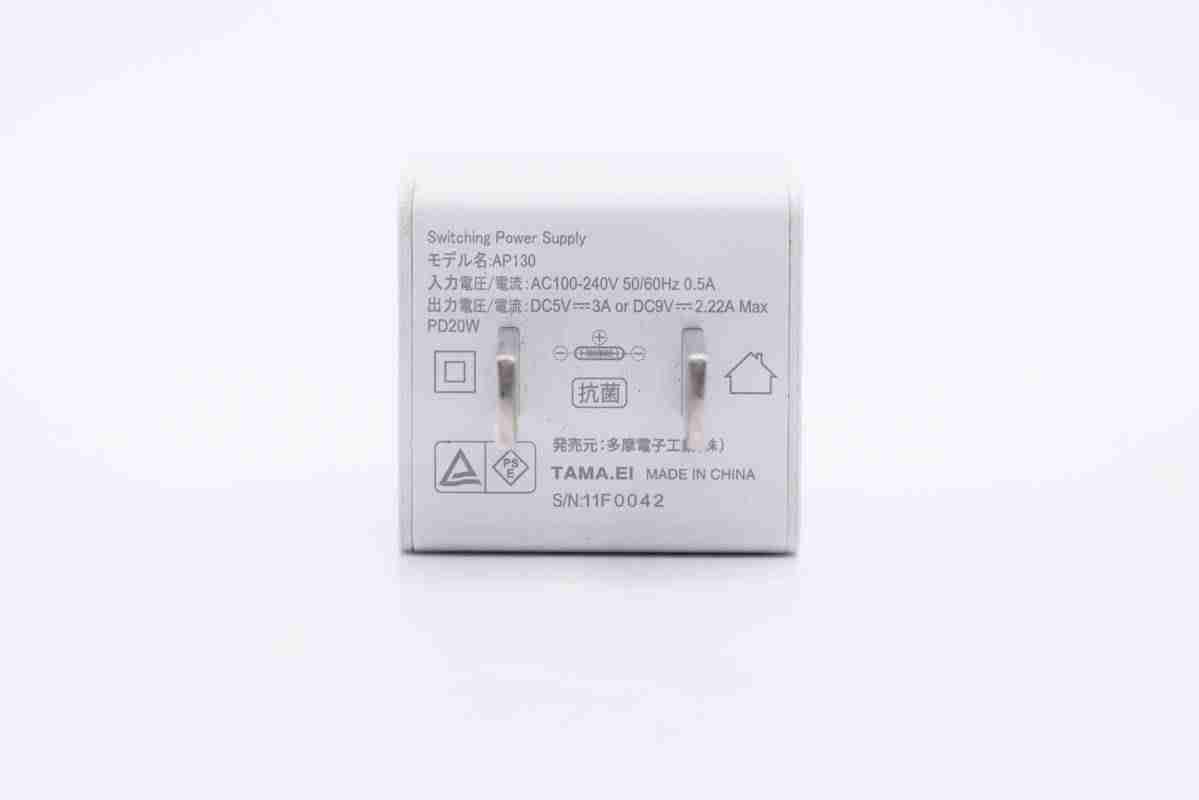

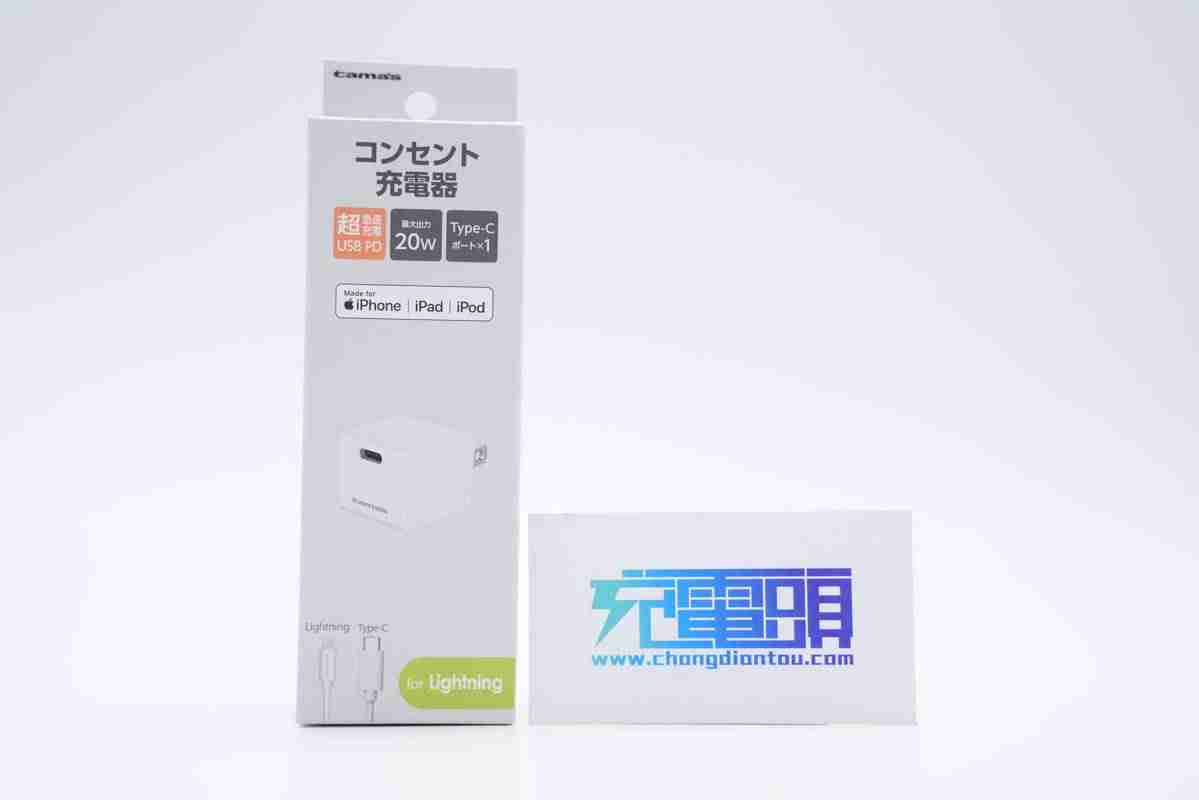

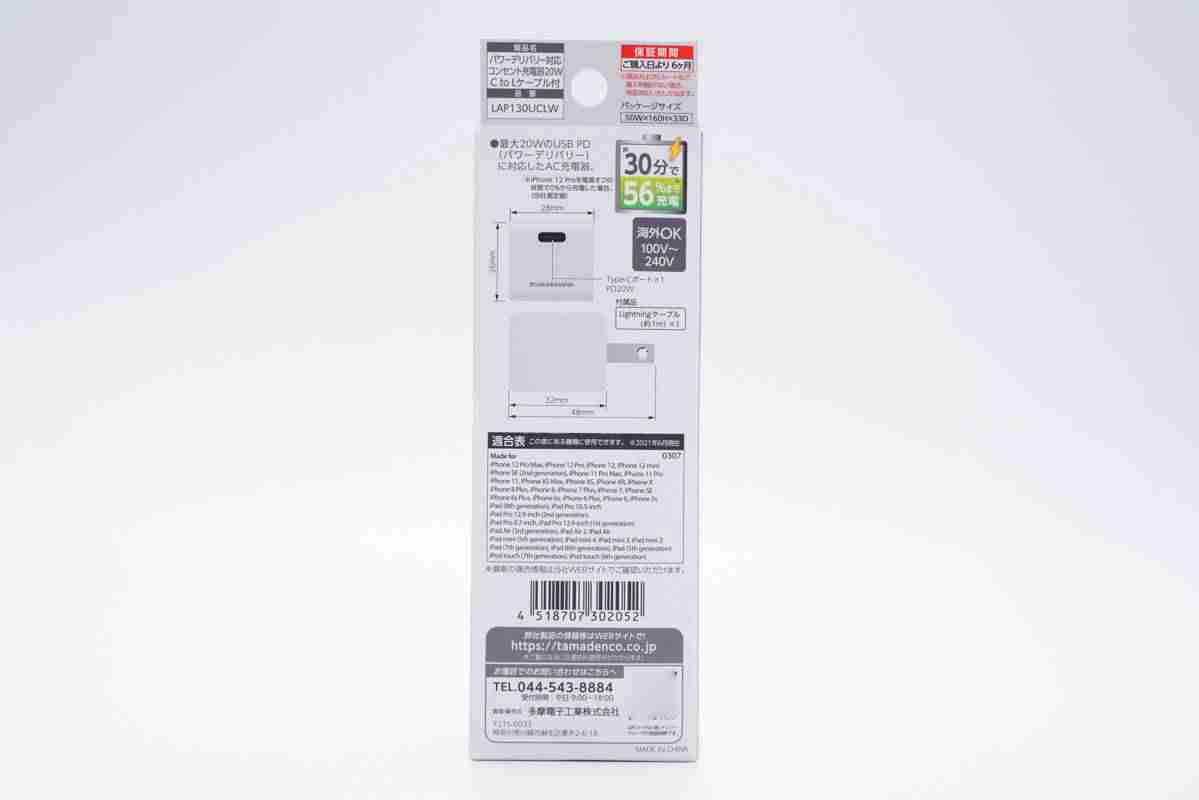

包装盒子正脸印着tamas知名品牌，充电头包裝图，MFi认证标示，及其USB PD，20W，Type-C三个产品卖点标示..反面印着充电头尺寸图，产品卖点标志，手机上兼容表等信息内容。充电头选用“小冰块儿”的造型设计，但正脸，反面，左右四面均为环形，两边竖直，与一般充电头恰好反过来，设计方案非常与众不同。键入端装有固定不动的美国标准脚位。充电头主5201;参数打印出在键入机壳上。

种类:AP130。

键入:100-240v ~ 50/60hz 0.5a。

輸出:5V3A，9V2.22A

零售商:塔马电子工业有限责任公司

商品已根据PSE认证，由路克赛代加工。

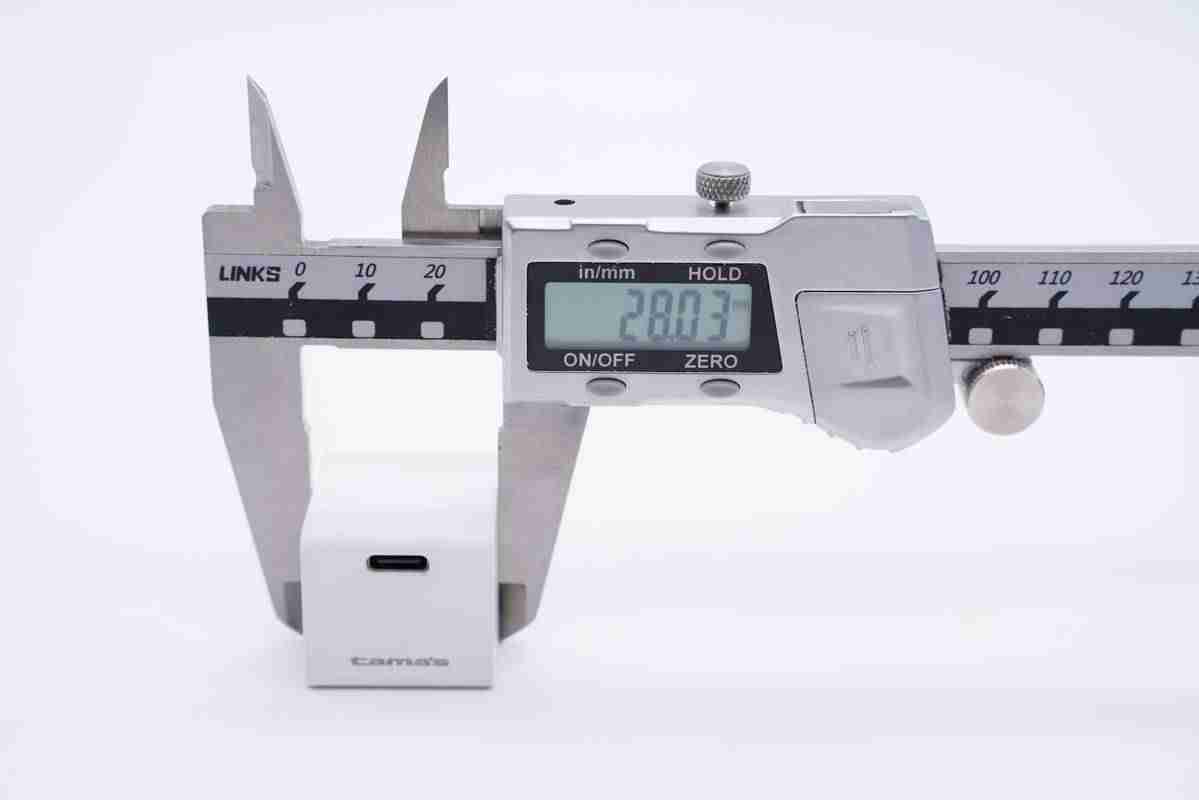

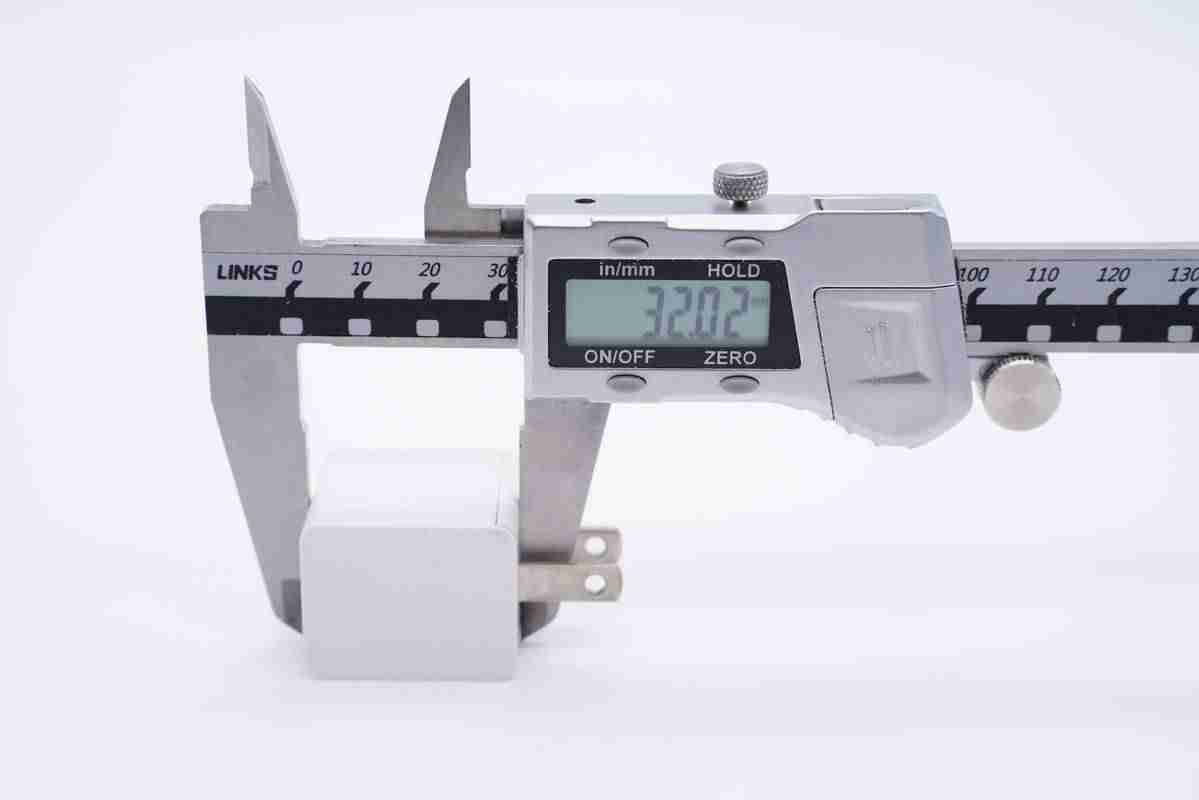

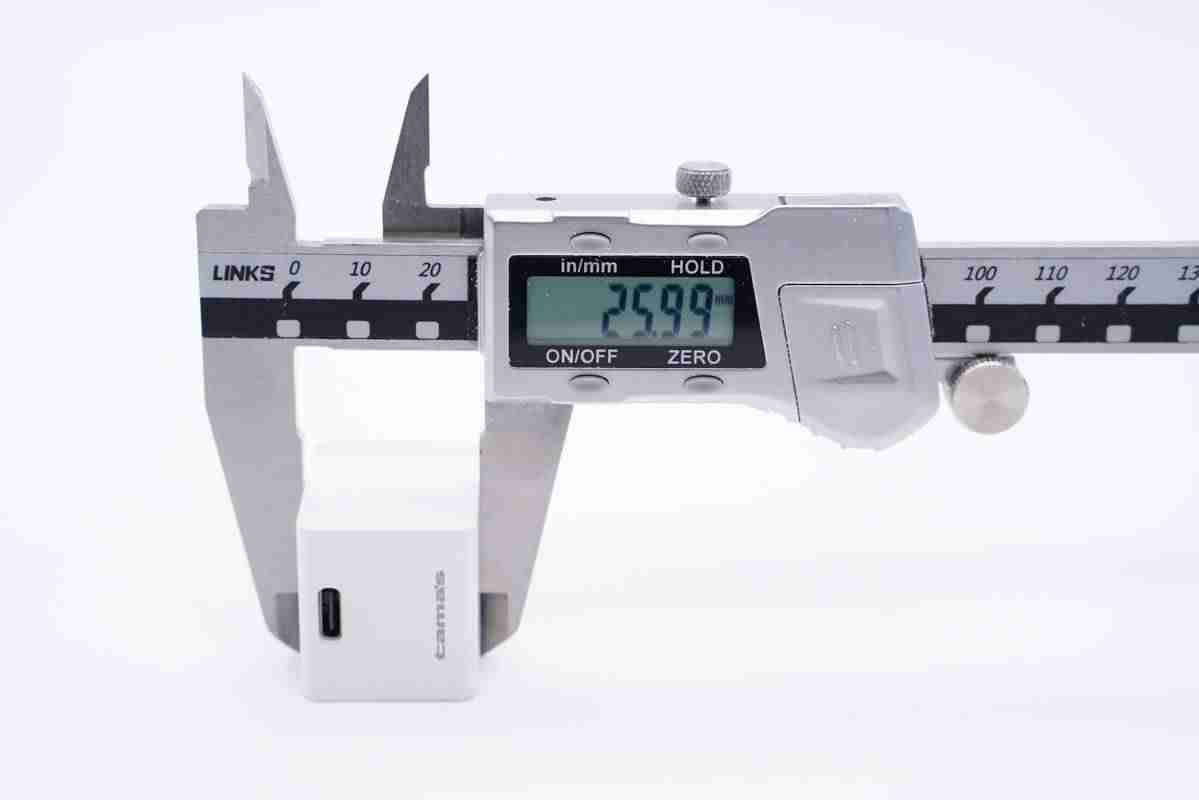

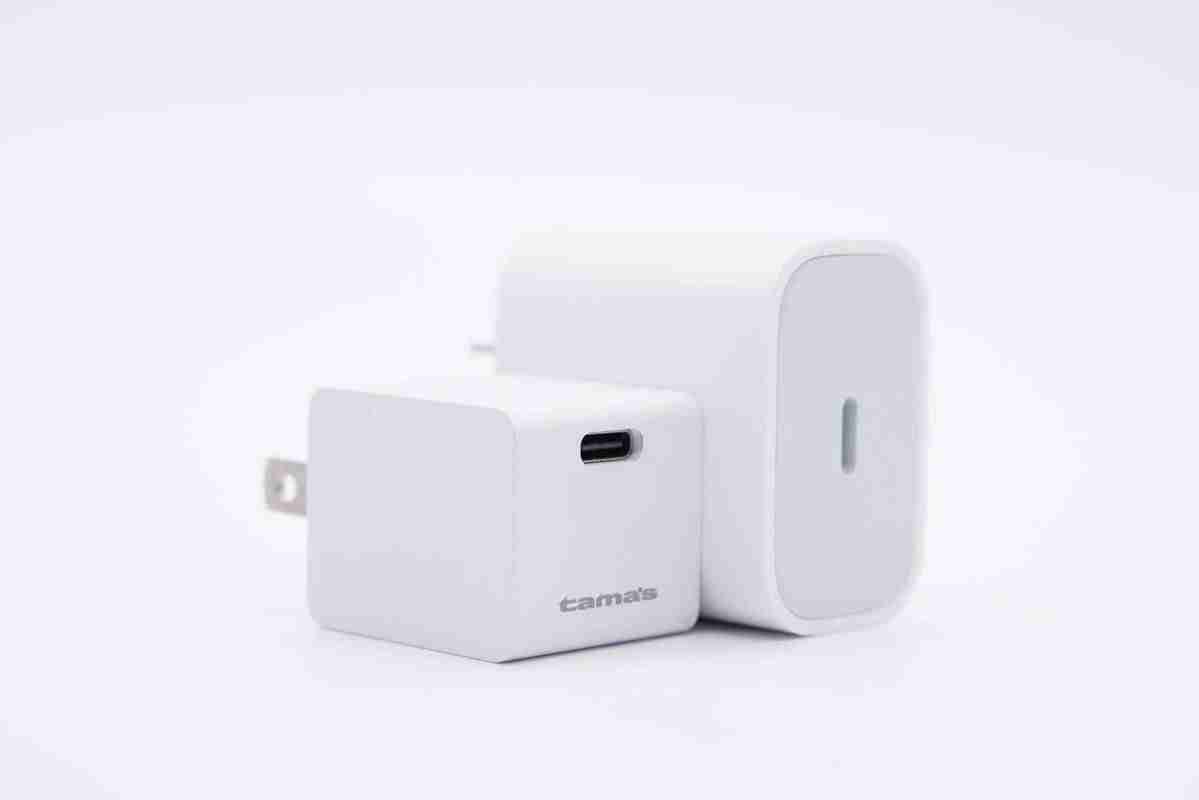

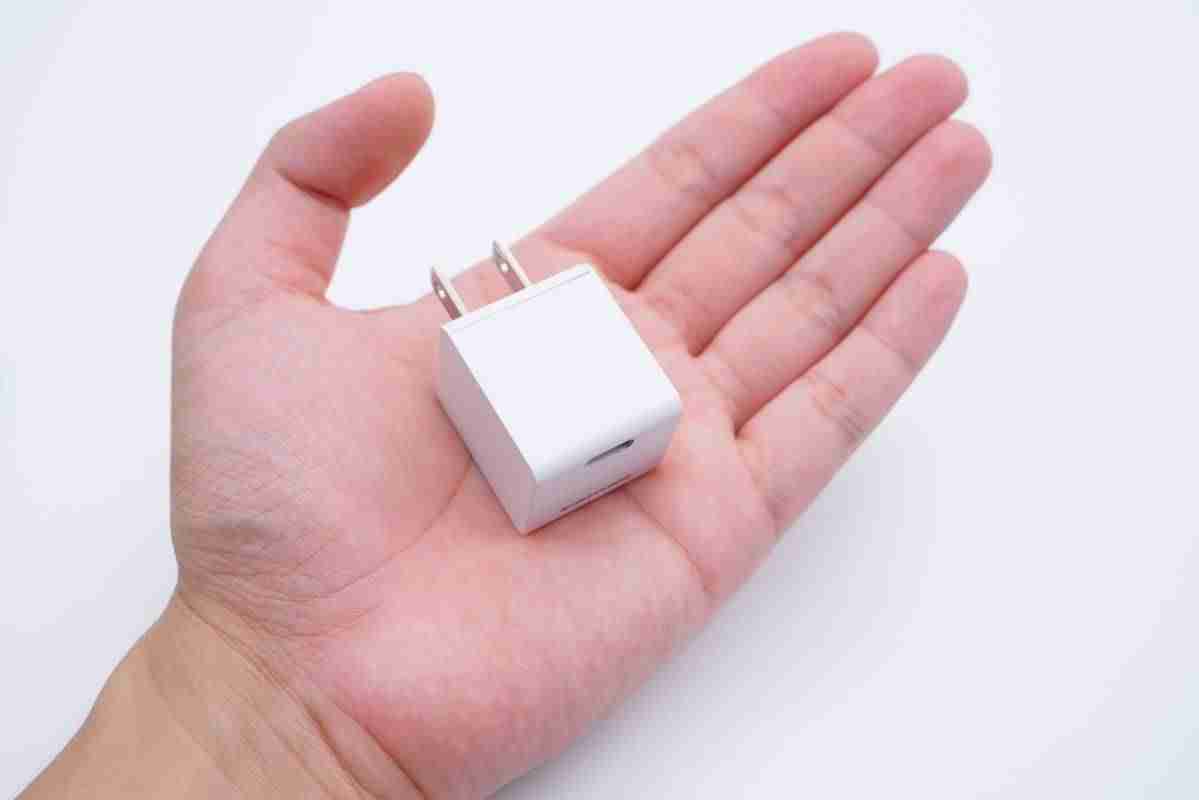

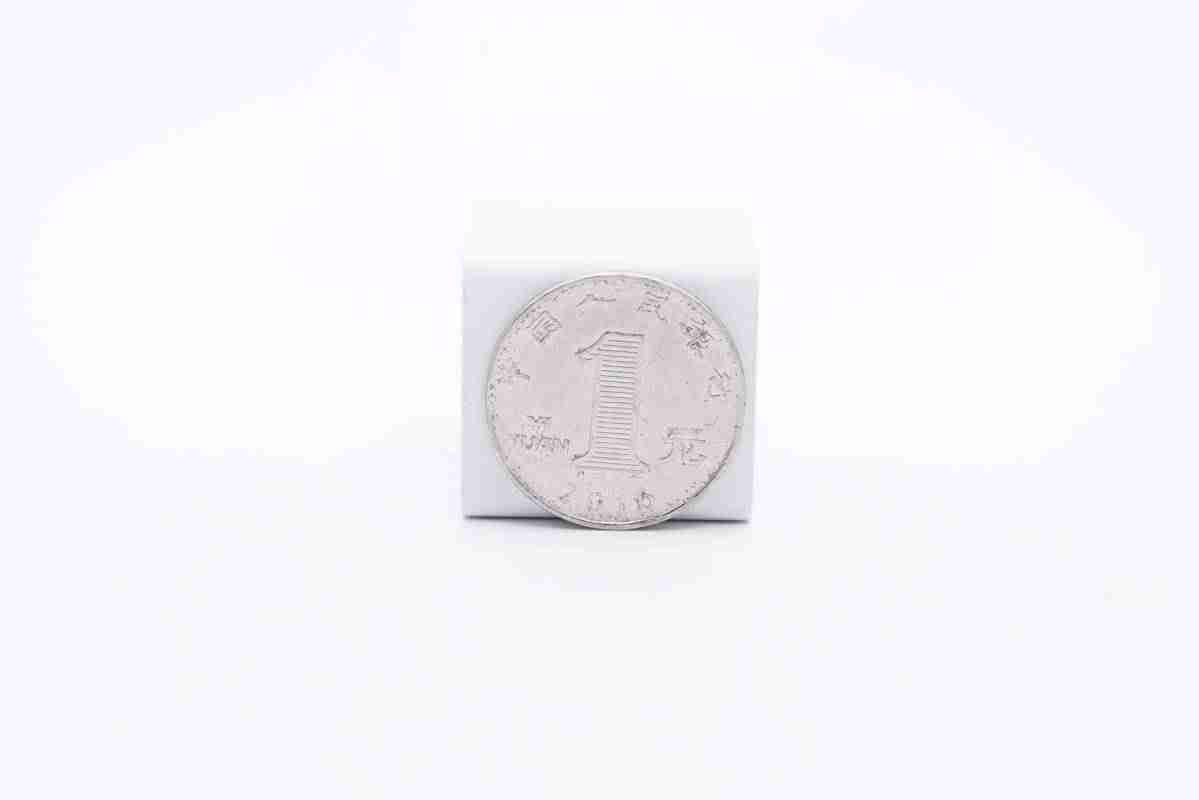

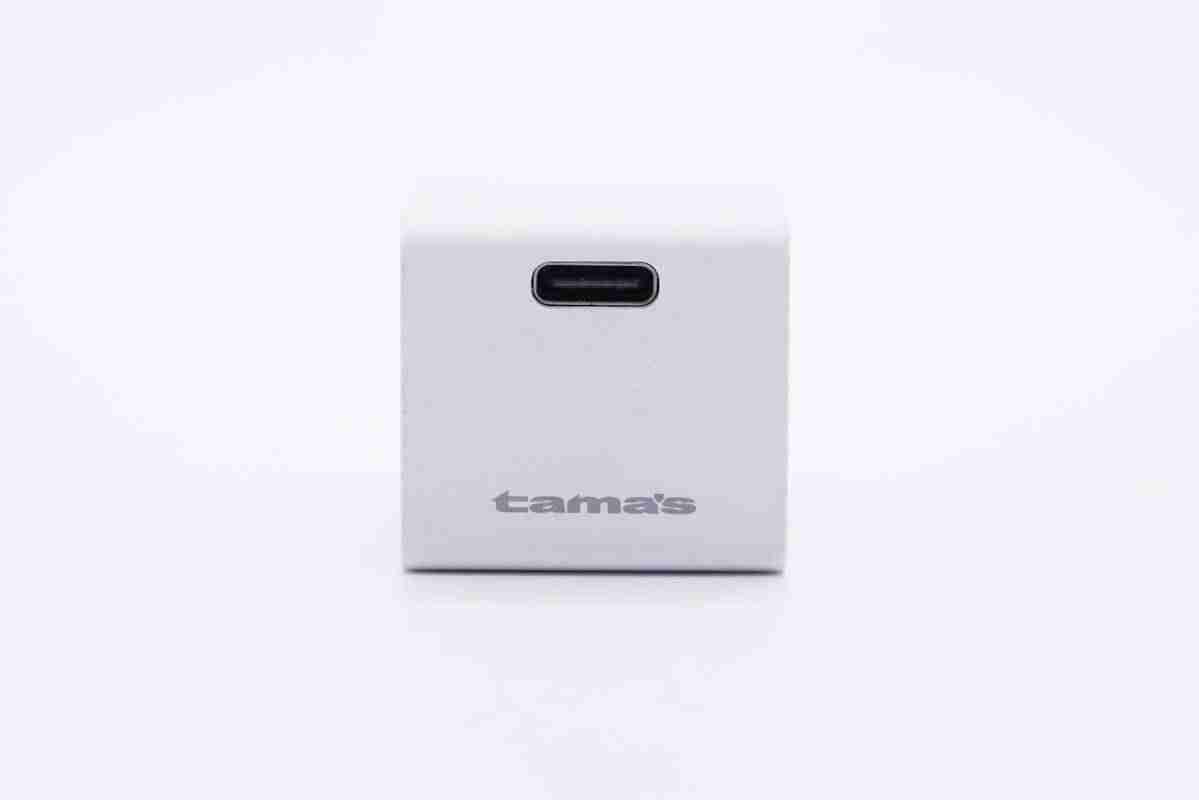

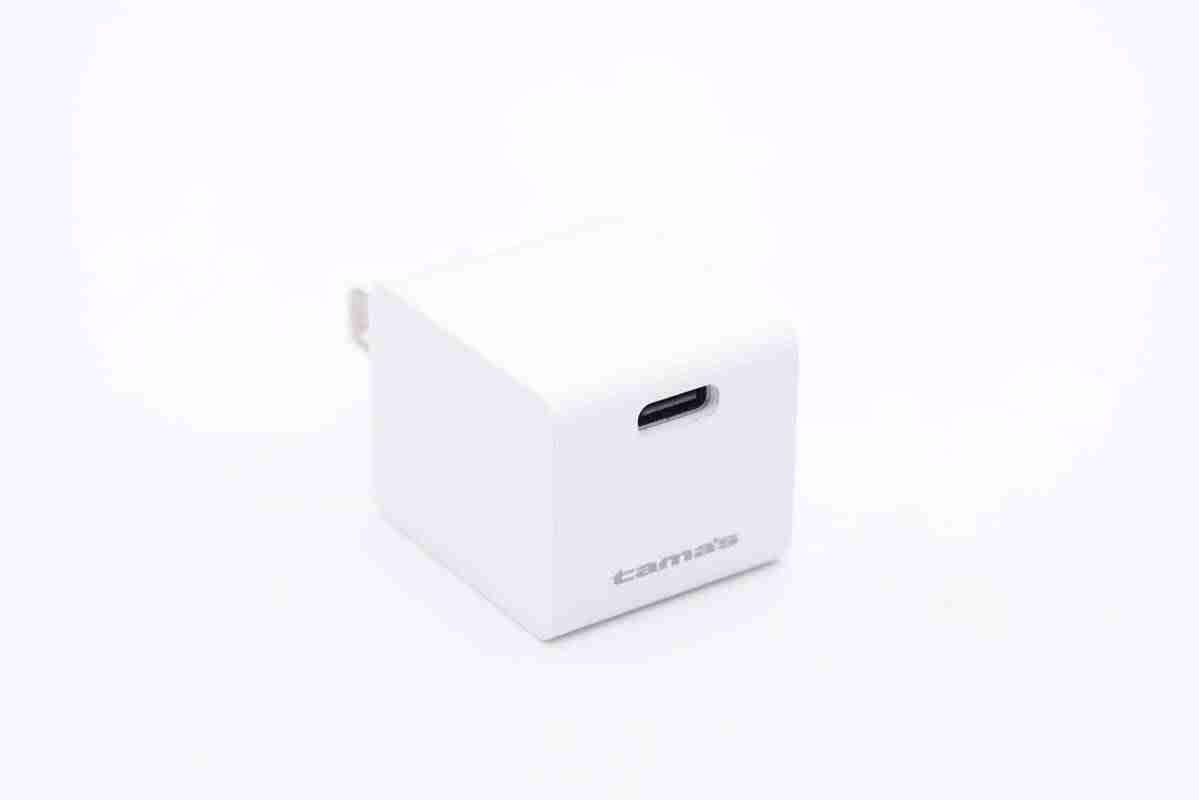

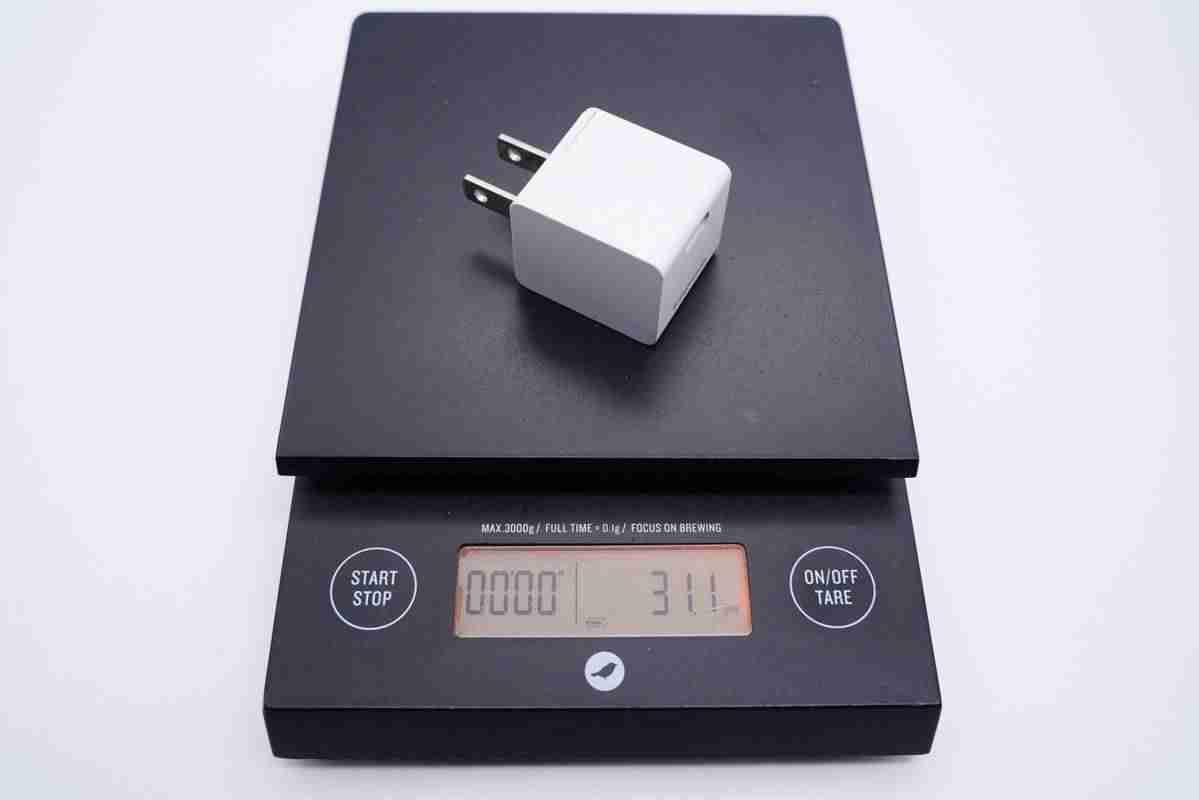

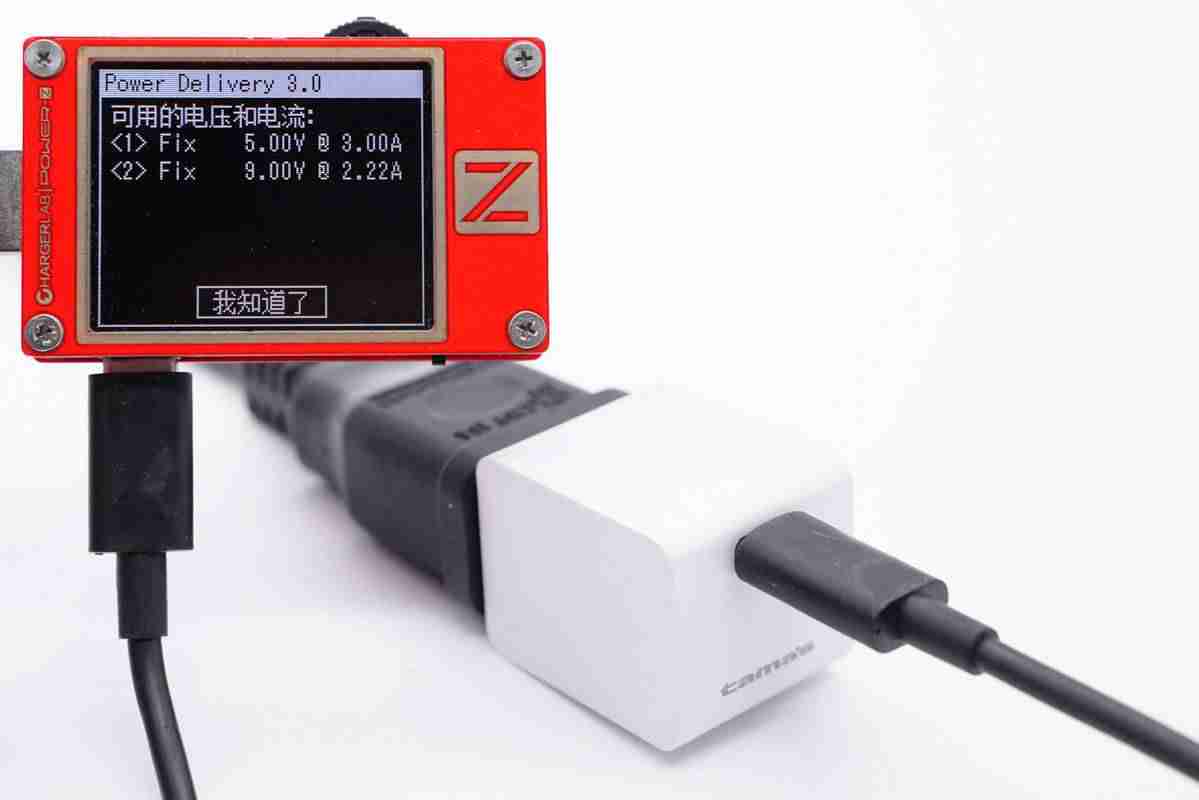

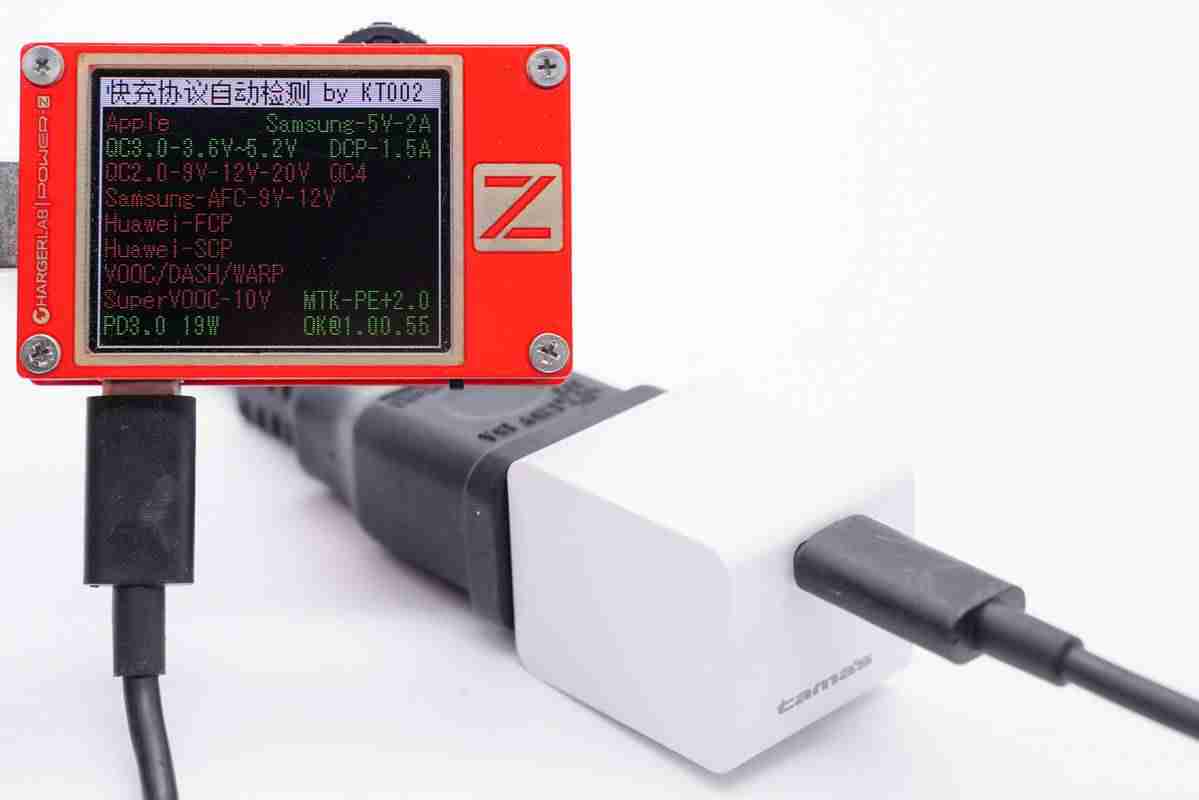

輸出端一侧配置单独USB-C插口，灰黑色胶芯外露铜，另一侧印着tamas知名品牌。充电头本身的精确测量相对高度为32.02mm..总宽为28.03mm..薄厚为25.99mm..与iPhone20W充电头对比，规格优点显著。截面略大一美元硬币的截面。手上的形象化体会。净重量约31g。经ChargerLAB POWER-Z KT002检测，USB-C口适用三星5V2A和DCP协议书，及其QC3.0.PE2.0和PD3.0快充协议。它也有2组固定不动工作电压传动齿轮，5V3A和9V2.22A。

二.tamas Mini 20W快速充电拆卸。

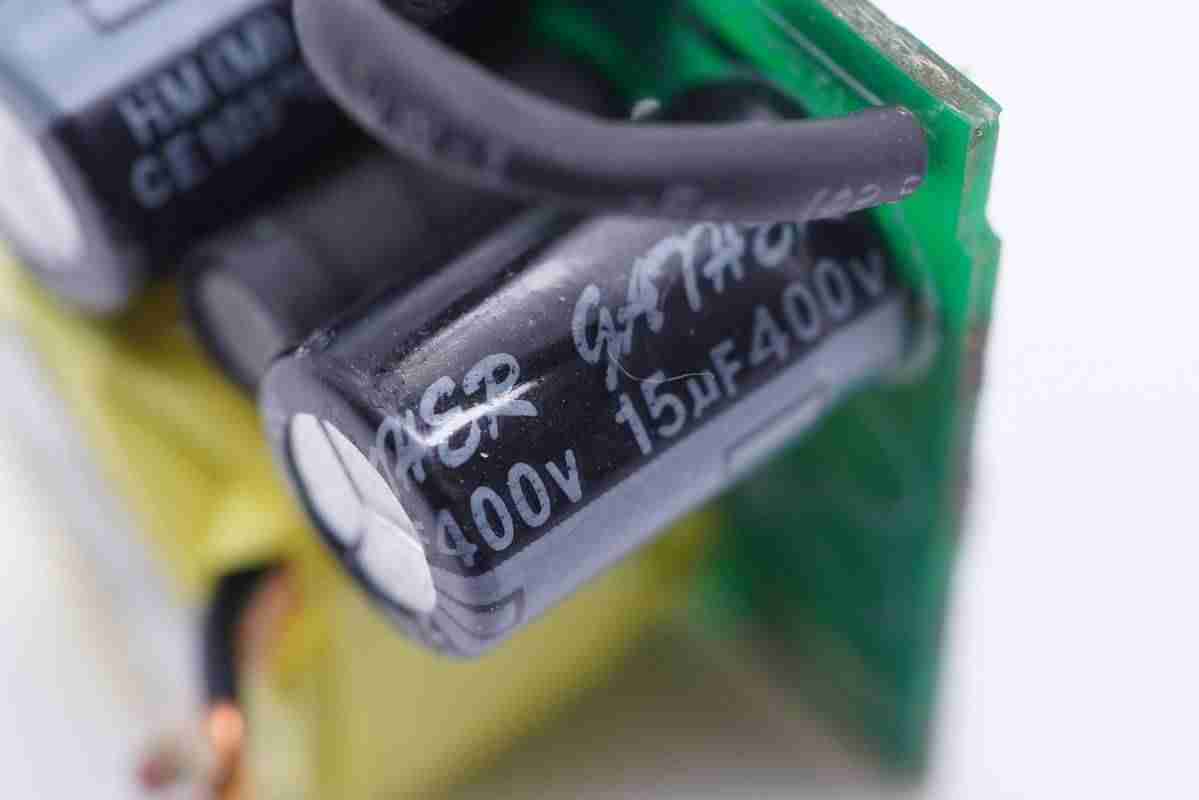

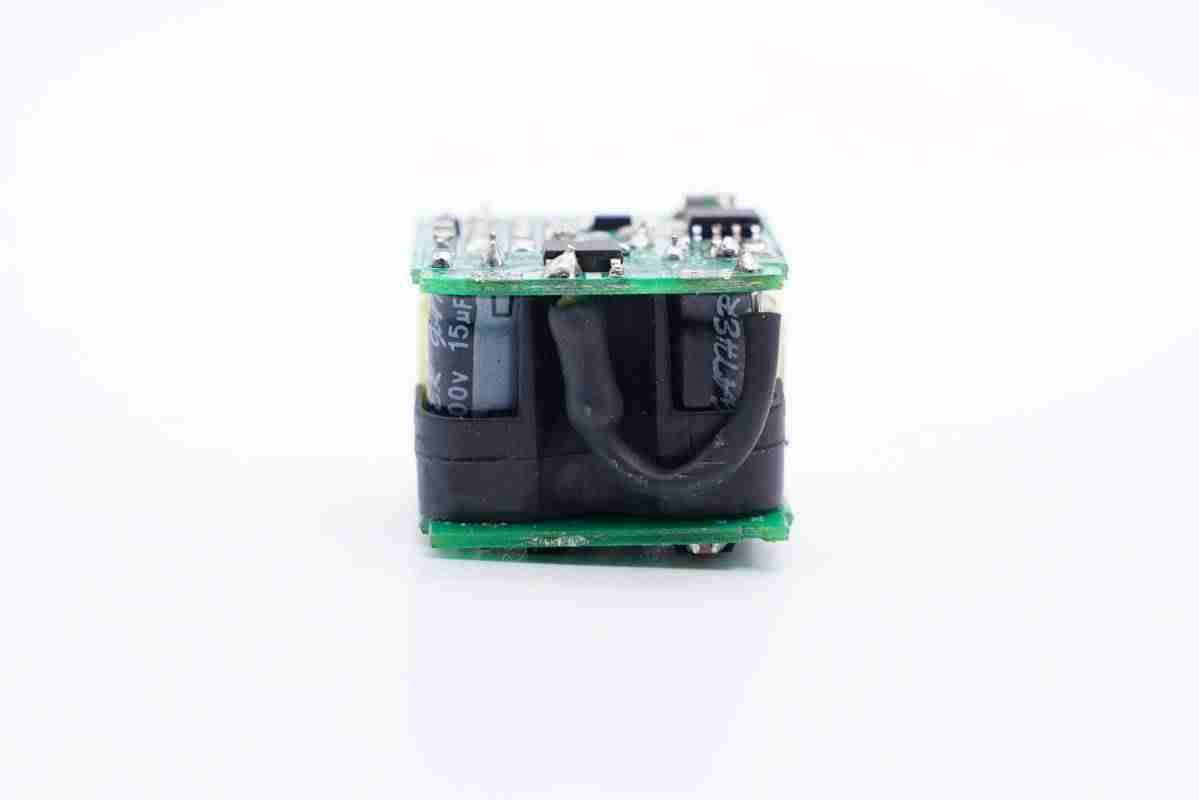

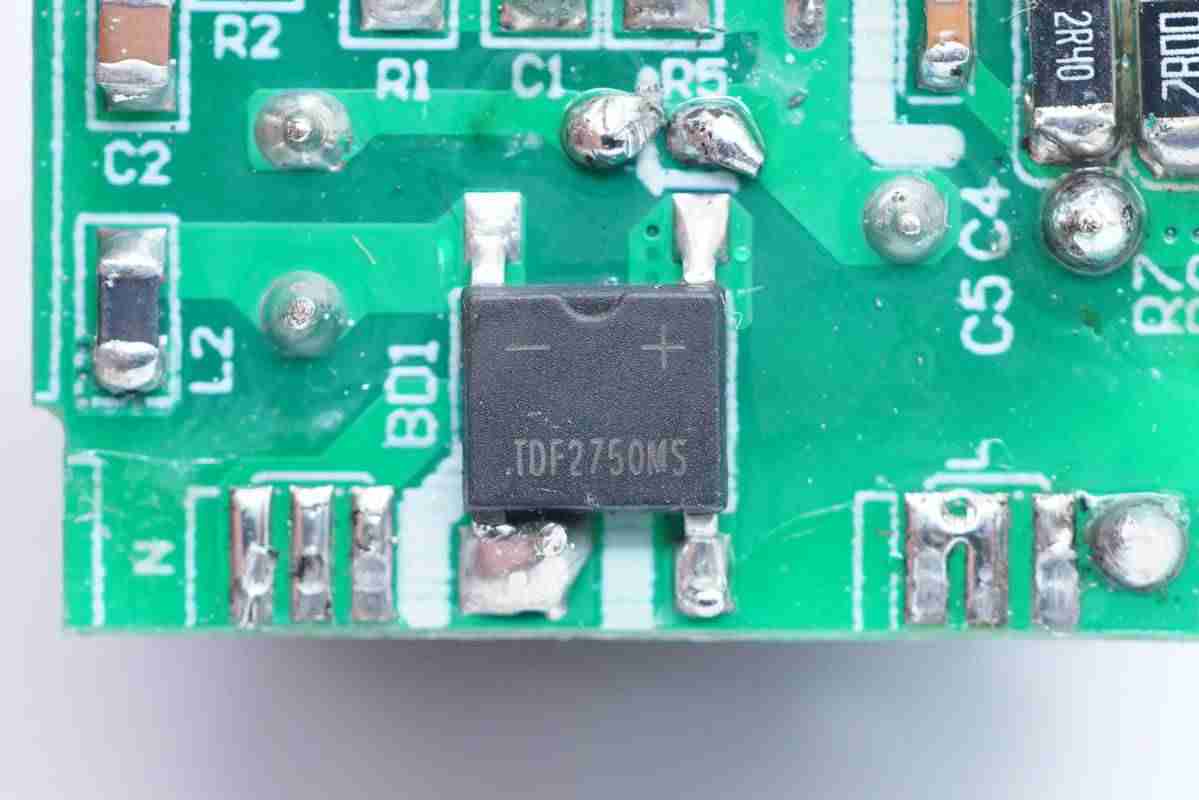

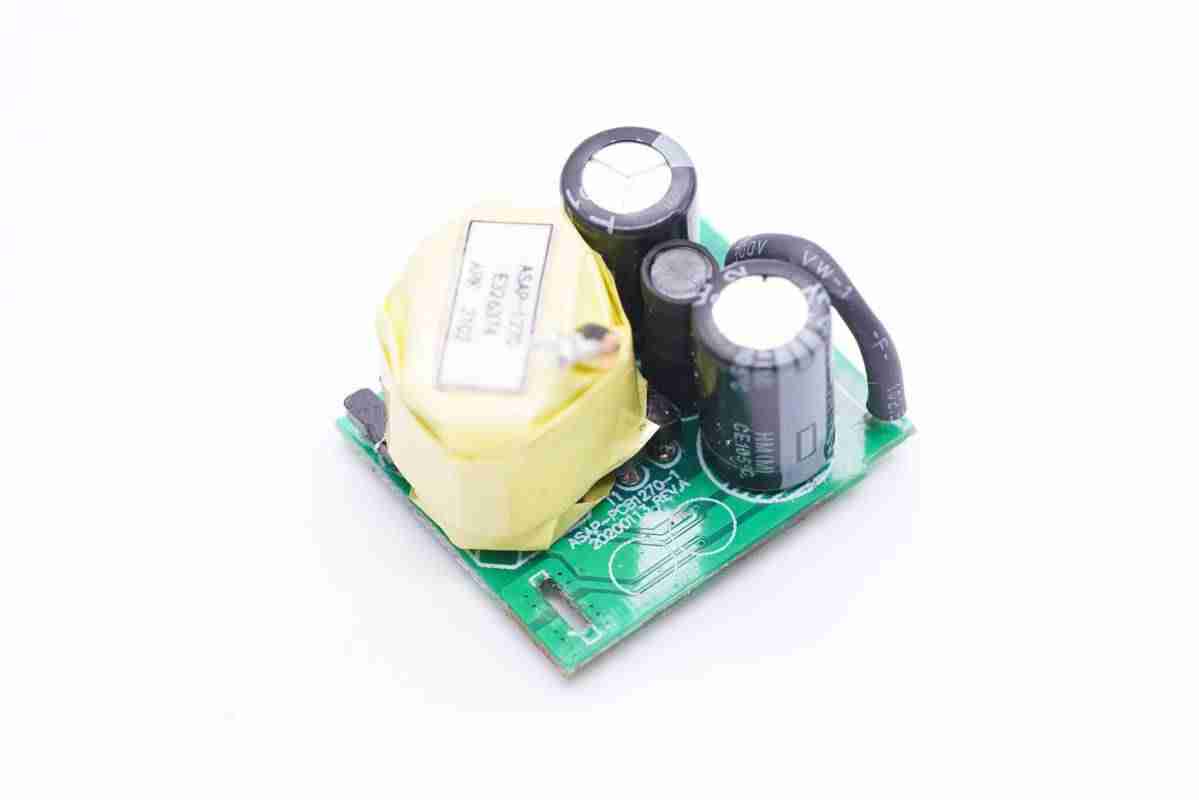

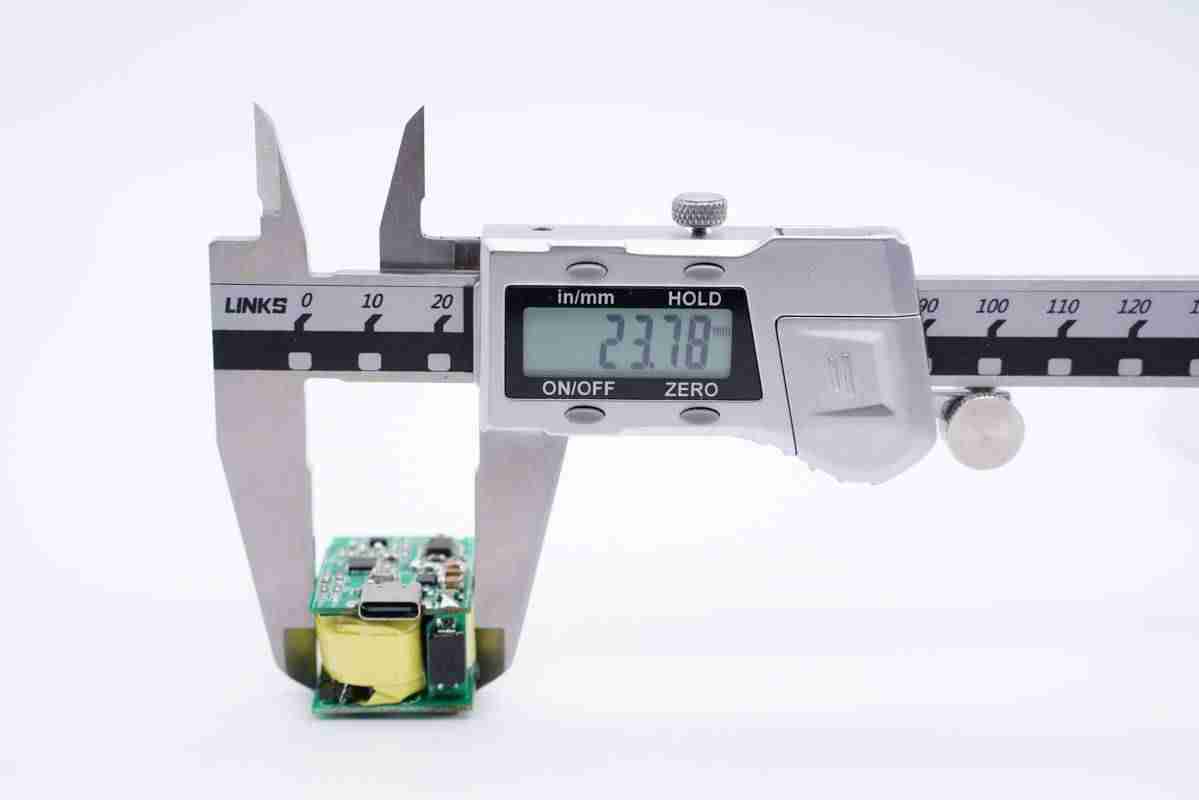

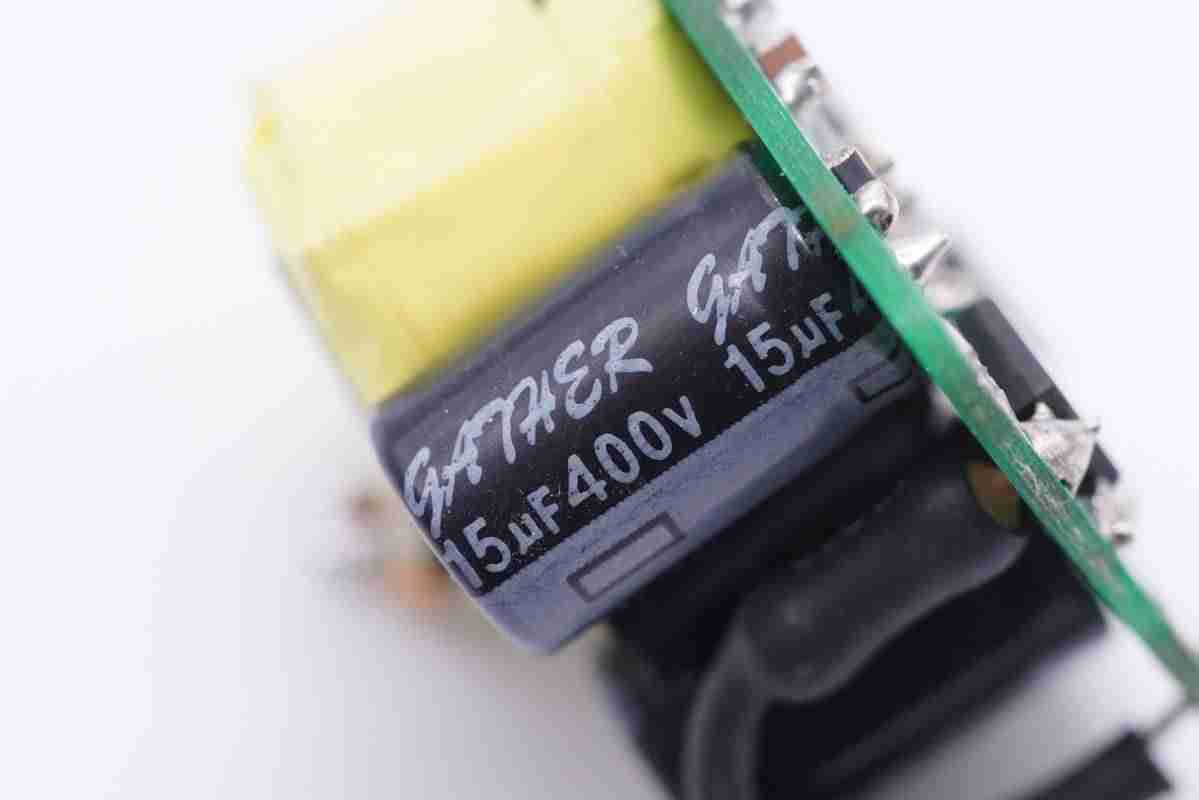

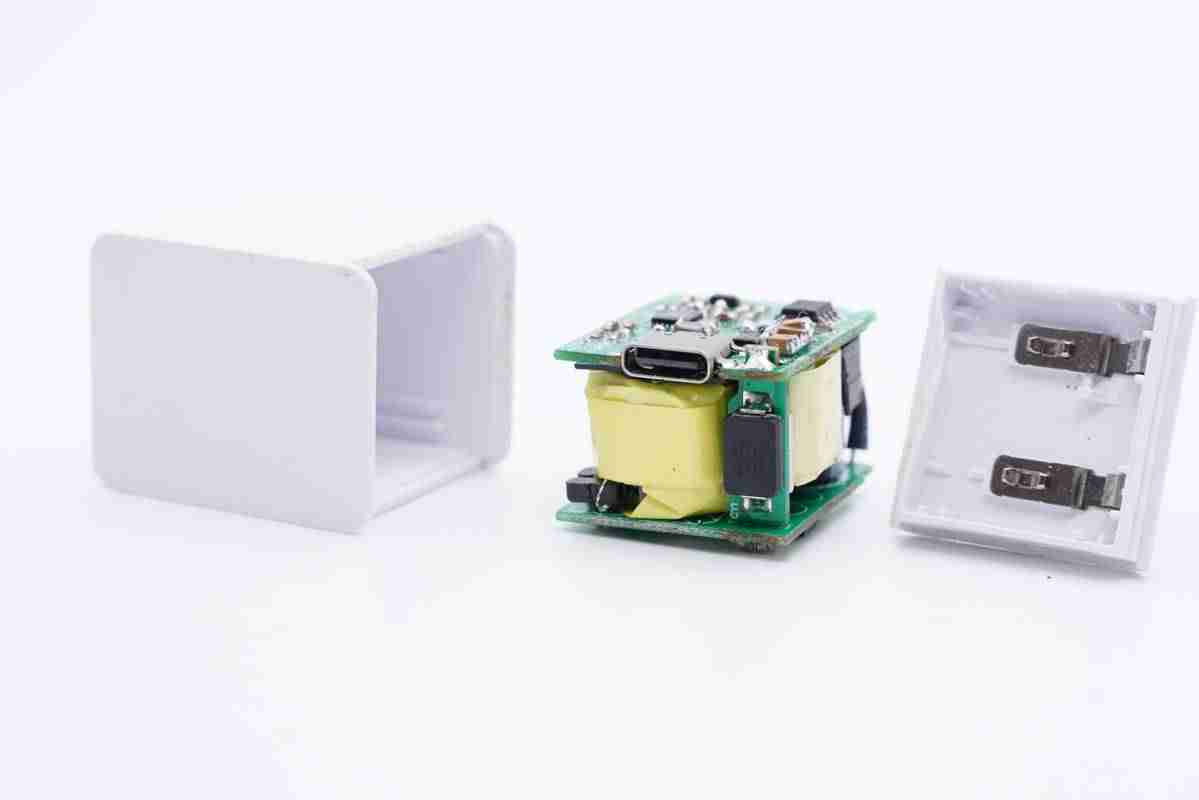

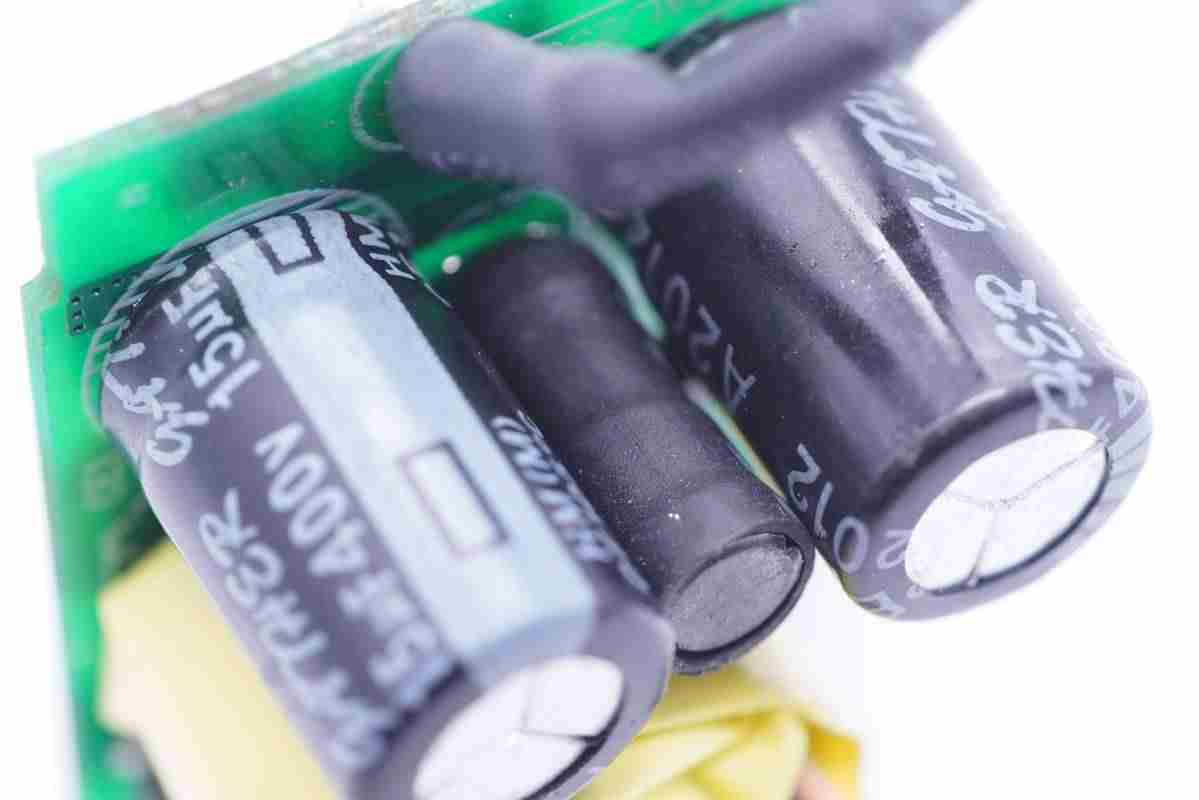

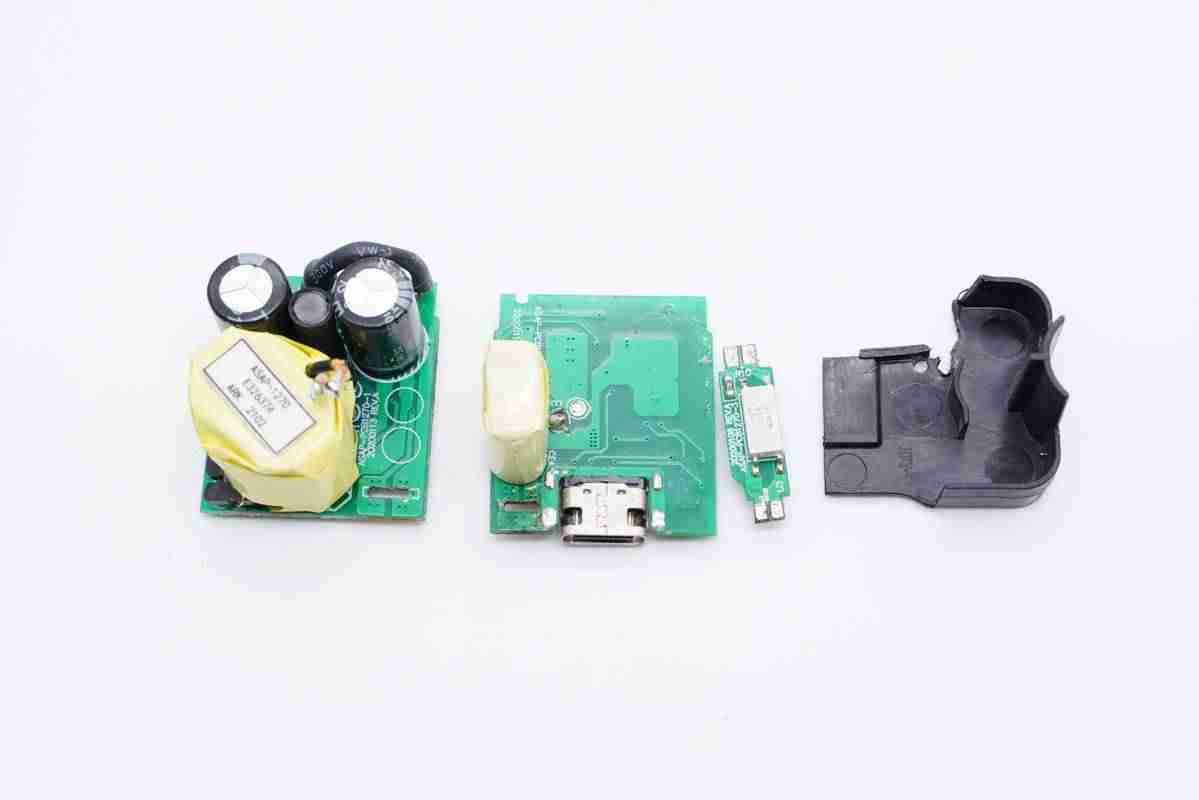

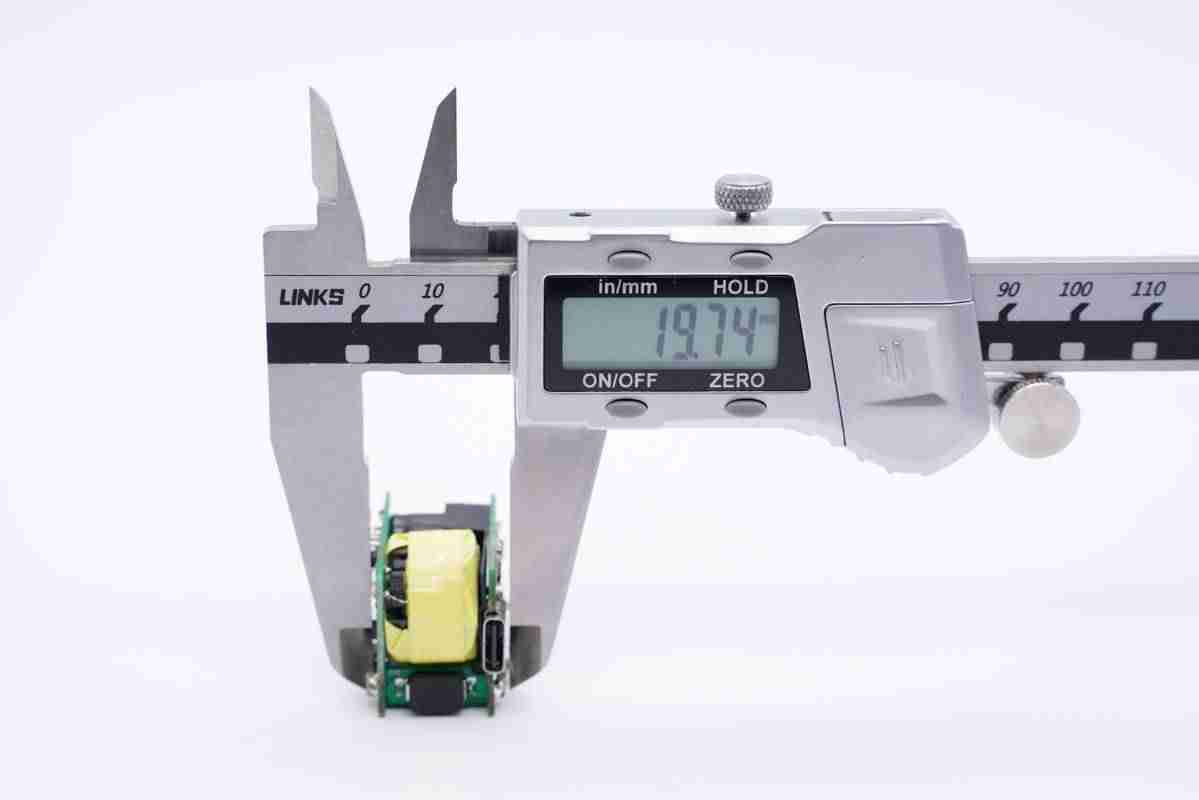

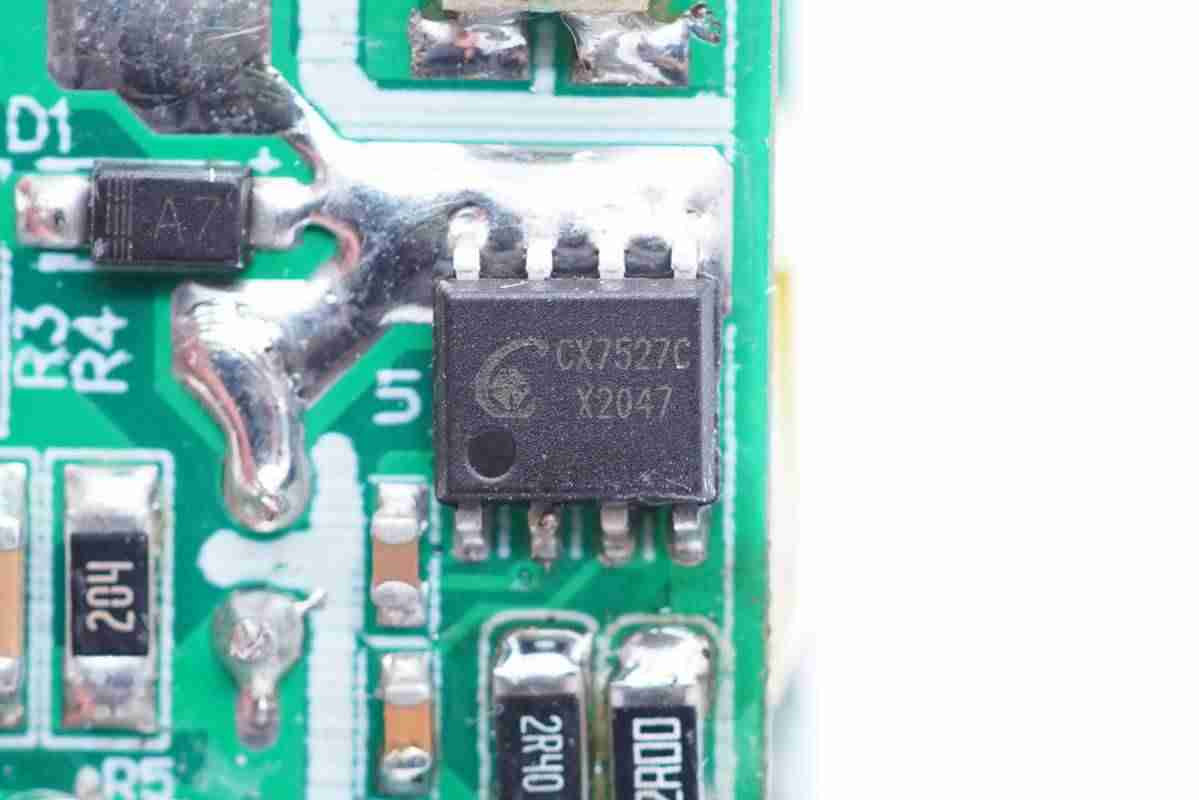

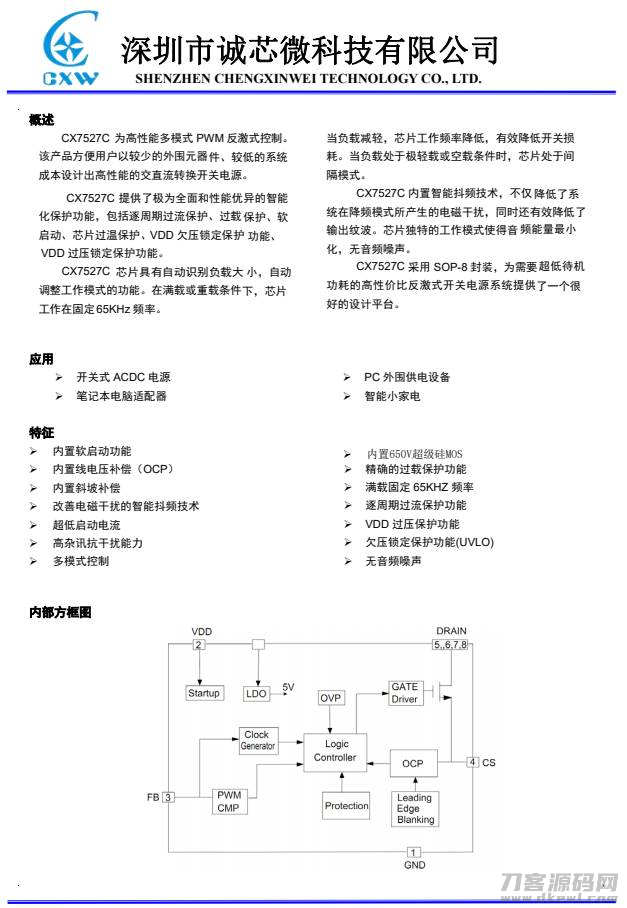

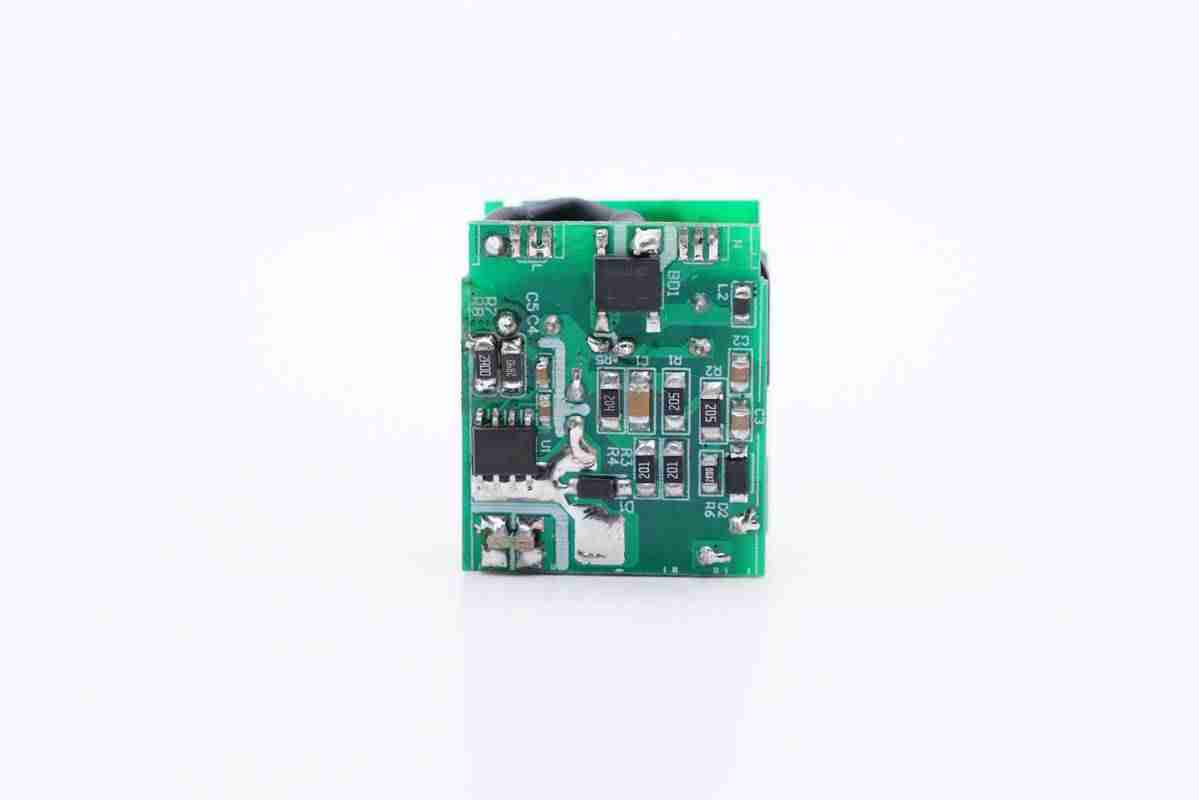

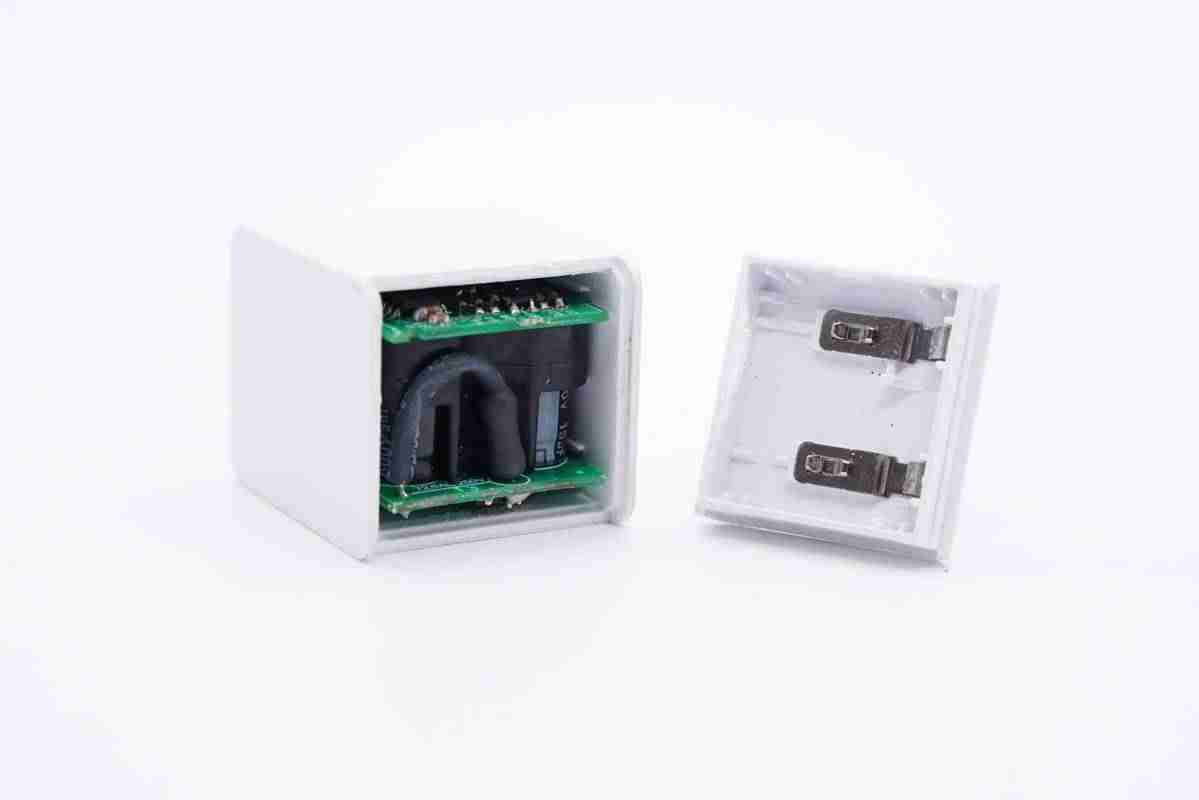

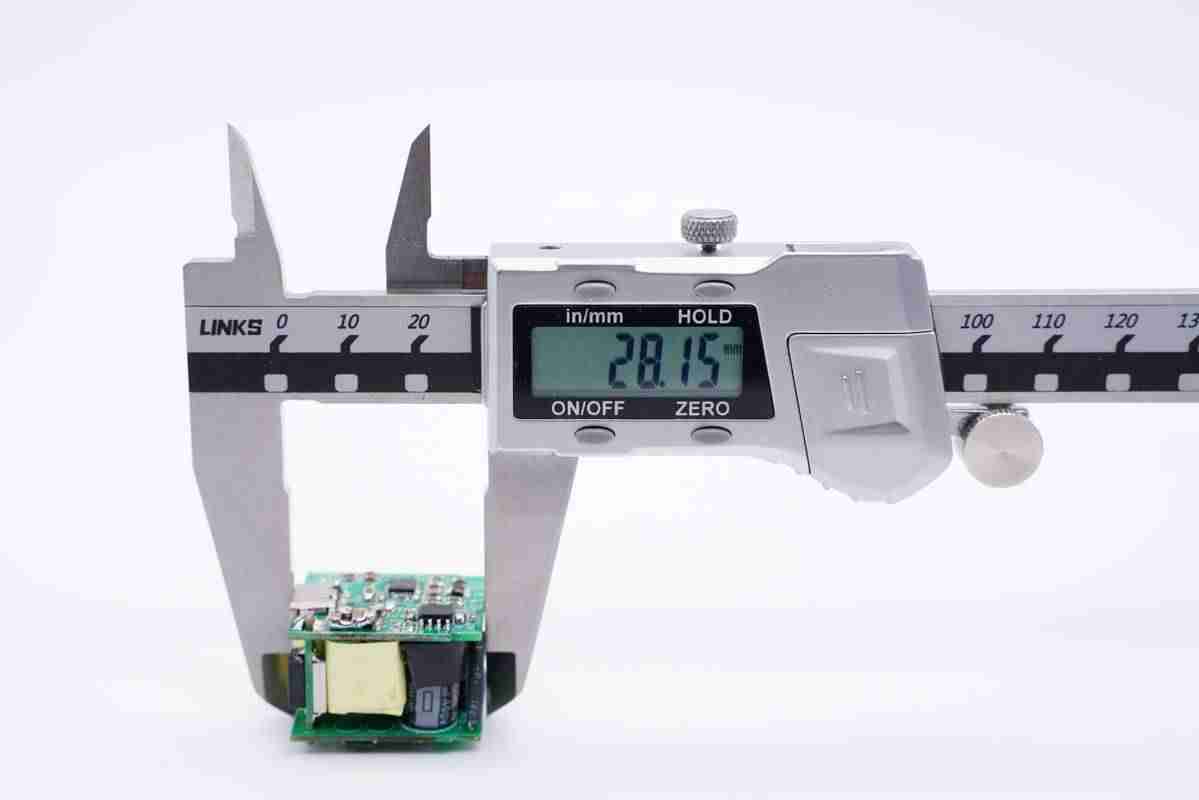

拆卸键入端机壳，铆压金属材料弹簧片，设计方案接触点开关电源。控制模块的输入输出端有一块主板联接I/OPCB板，主板上有一个贴片式Y电容。精确测量的控制模块长短为28.15mm..总宽为23.78mm..薄厚为19.74mm..键入端断路器上套有绝缘套管，2个髙压过滤电解电容器由塑胶机壳绝缘层，塑胶机壳还具有维持左右主板的功效。输入板反面有整流管和主板芯片。分拆控制模块。线路板正脸有工字电感和变电器。TDF2750MS整流管大特写。过滤电解电容器来源于凯泽鑫电子器件，规格型号为400V 15μF f。另一个是凯泽信电子器件的，规格型号一样。绝缘套管维护工型电感器。充电头开关电源电路的主板芯片选用程心微科技的CX7527C，是一款性能卓越多方式PWM反激控制板。该产品有利于客户设计方案外场元器件少，系统软件低成本的性能卓越沟通交流/DC开关电源电路。它给予极为全方位和优异的智能化维护作用，包含逐周期时间过电流保护，过压保护，软起动，集成ic温度保护和VDD欠压保护/过电压锁住维护。

该集成ic具备自动检索负荷尺寸和全自动调节工作模式的作用。在载满或轻载状况下，集成ic以65KHz的固定不动頻率工作中。当负荷减少时，集成ic的输出功率减少，合理减少开关损耗。当负荷变轻或空时，集成ic处在间距方式。

程心微CX7527C内嵌智能化颤动技术性，减少系统软件在降帧方式下形成的干扰信号和輸出谐波失真。与众不同的工作模式最大限度地降低声频动能，沒有声频噪声。SOP-8封裝为必须极低休眠功能损耗的性价比高反激式开关电源电路系统软件给予了较好的设计平台。

依据充电头网的拆卸，欧母电动机20W PD快速充电，嘉裕20W mini PD闪充充电器，宇博20W 1A1C闪充充电器，东芝mini 20W闪充充电器，First Guard 20W快速充电小冰粒充电头等商品被诸多著名品牌选用。

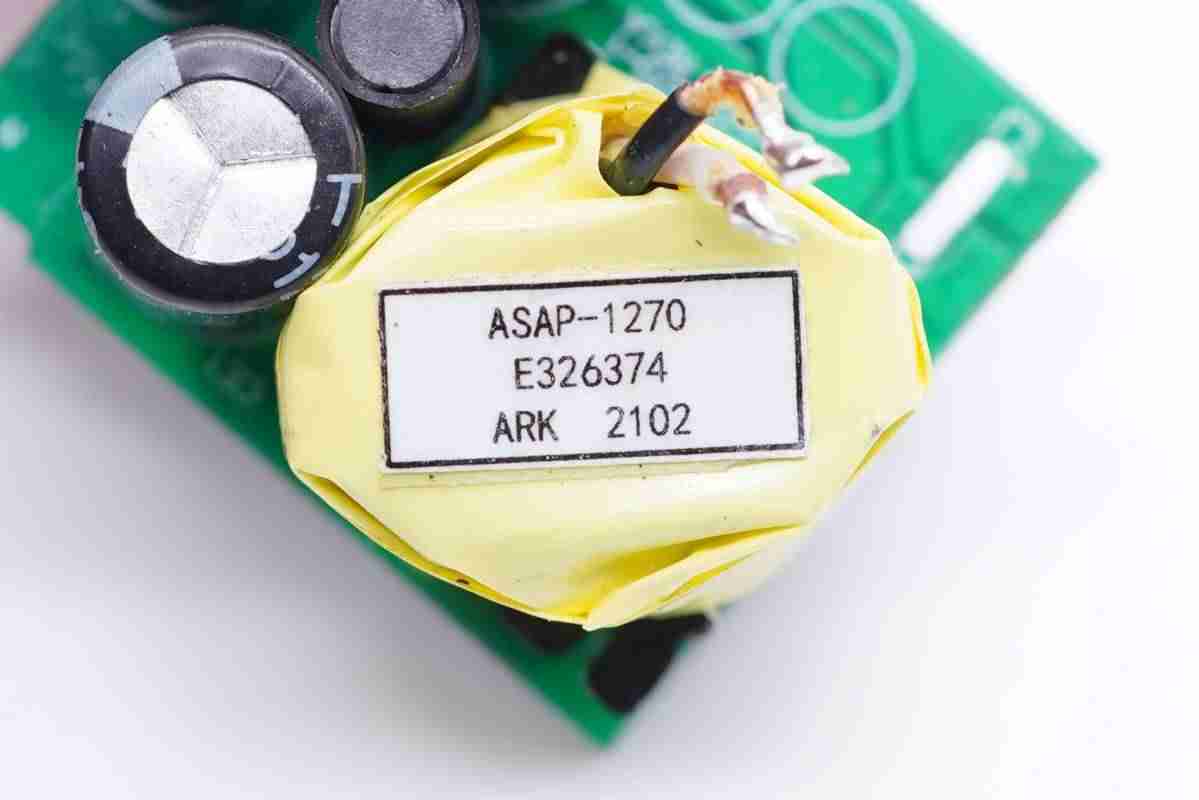

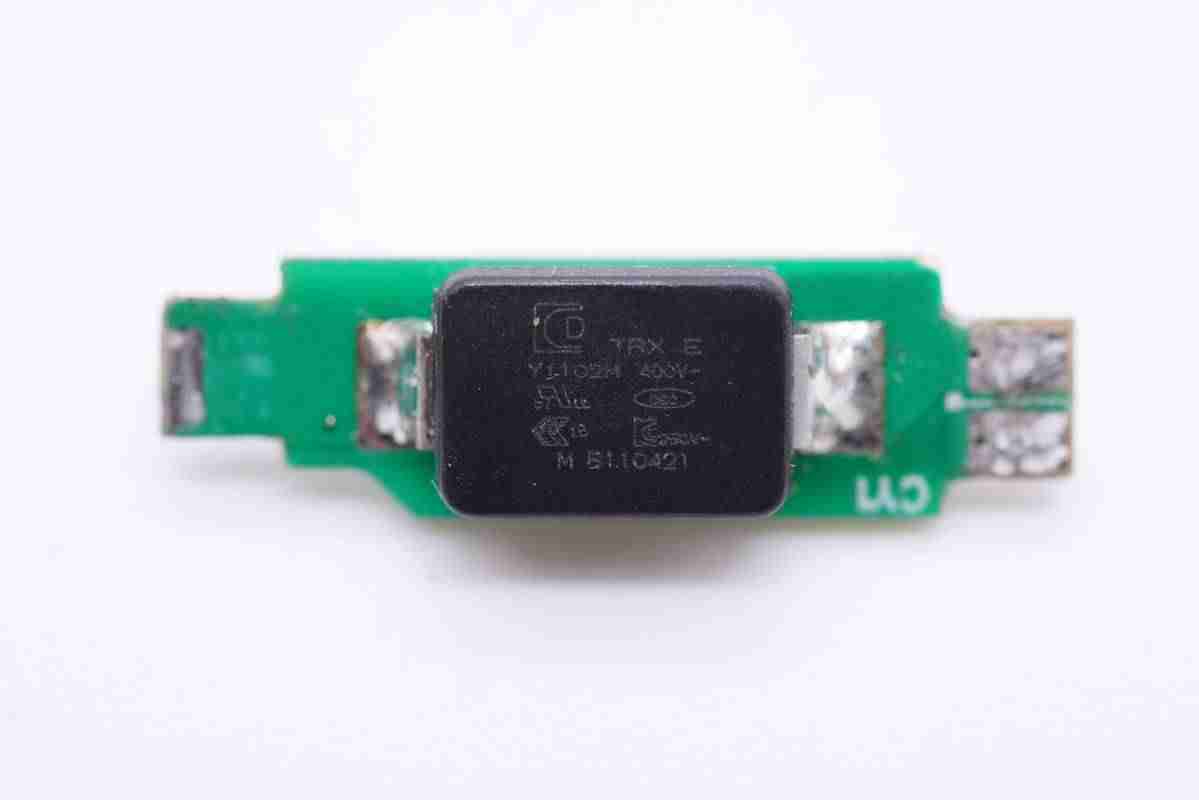

变电器顶端贴有信息内容纸贴，全部变电器用绝缘胶布牢牢地盘绕。联接板上的贴片式Y电容来源于四川特祥瑞高新科技有限责任公司，具备体型小，重量较轻的特性，特别适合氮化镓快速充电等密度高的输出功率商品。

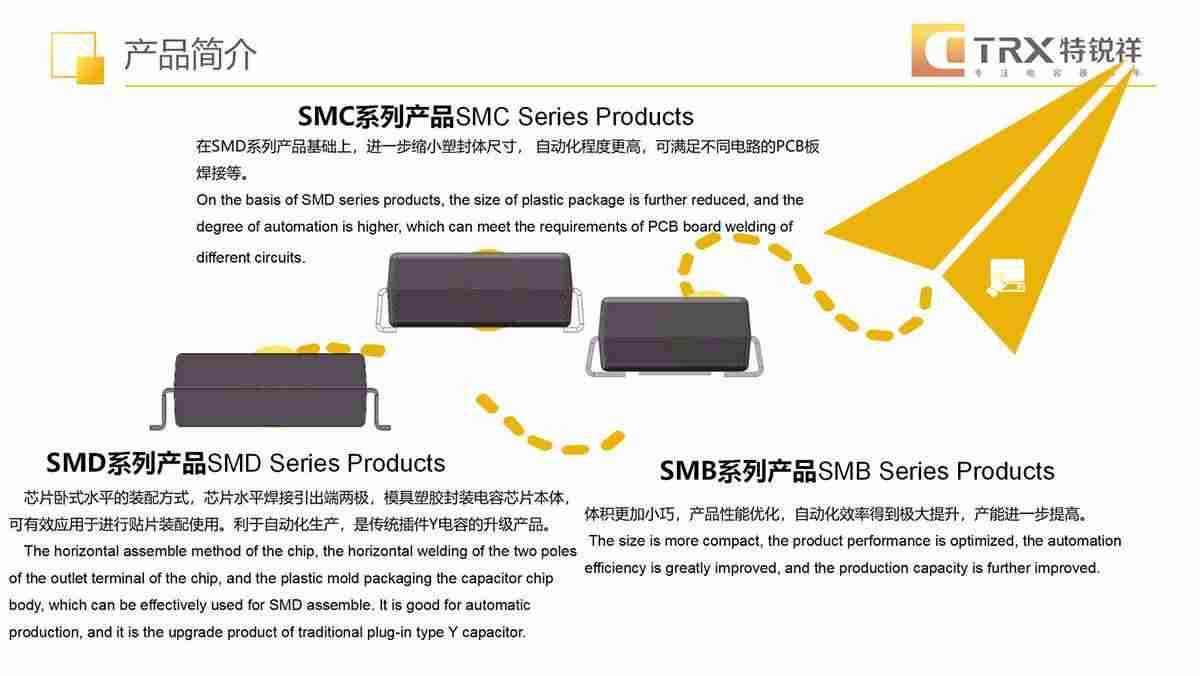

特祥瑞致力于R&D，生产制造和市场销售无源元件，注册资金1亿人民币。独立电力电容器知名品牌有二种:SMD TRX和DIP TY电容器。TRX将专注于结构陶瓷的科学研究，进而扩展大量类目的运用，为客人带来大量的解决方法。

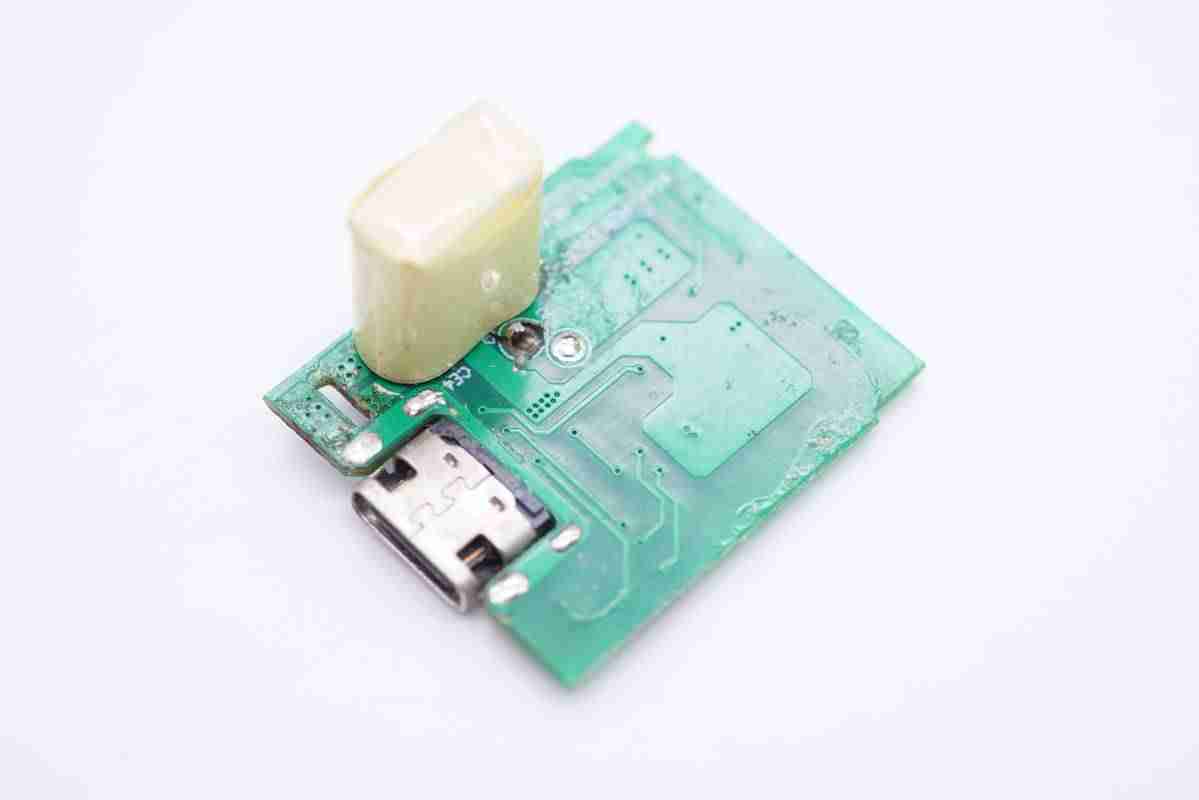

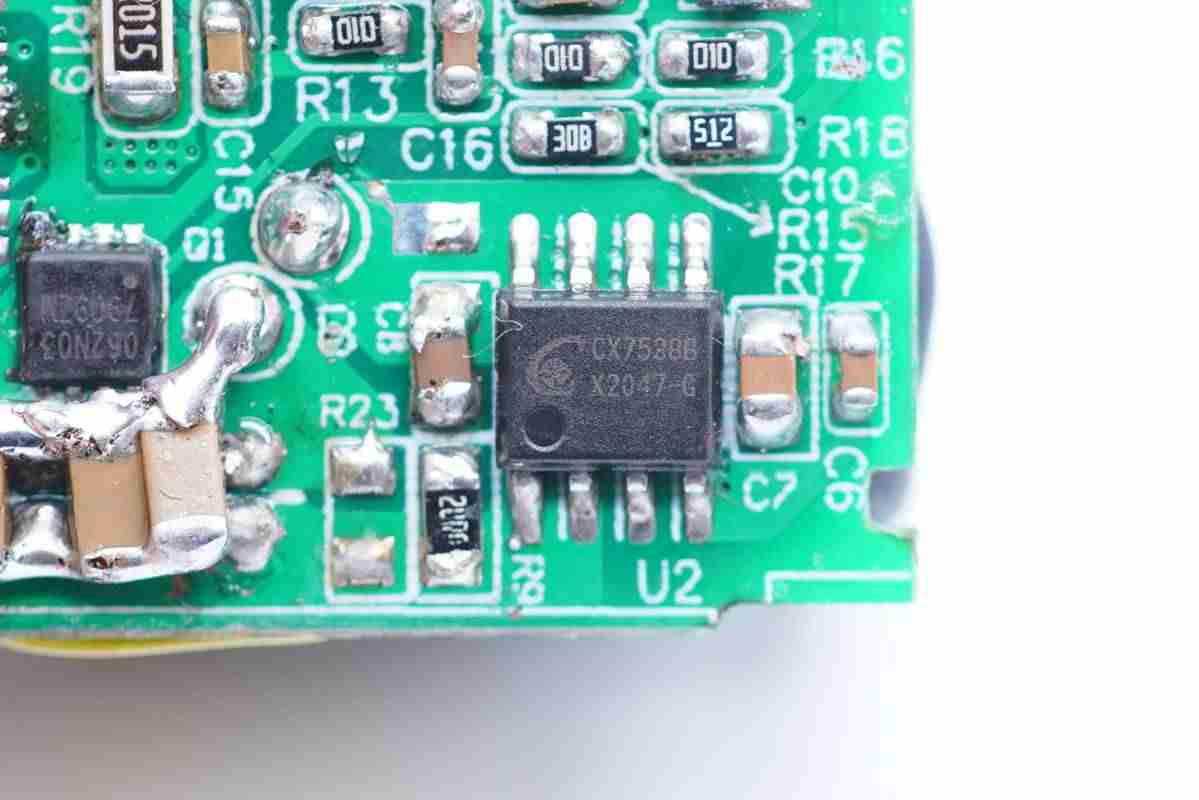

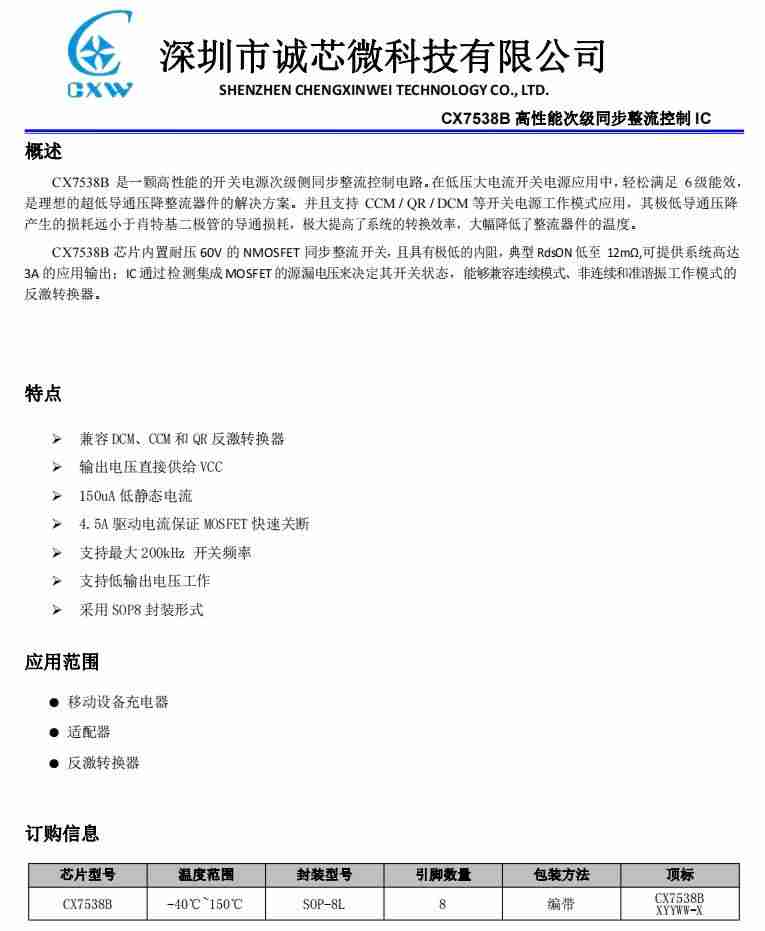

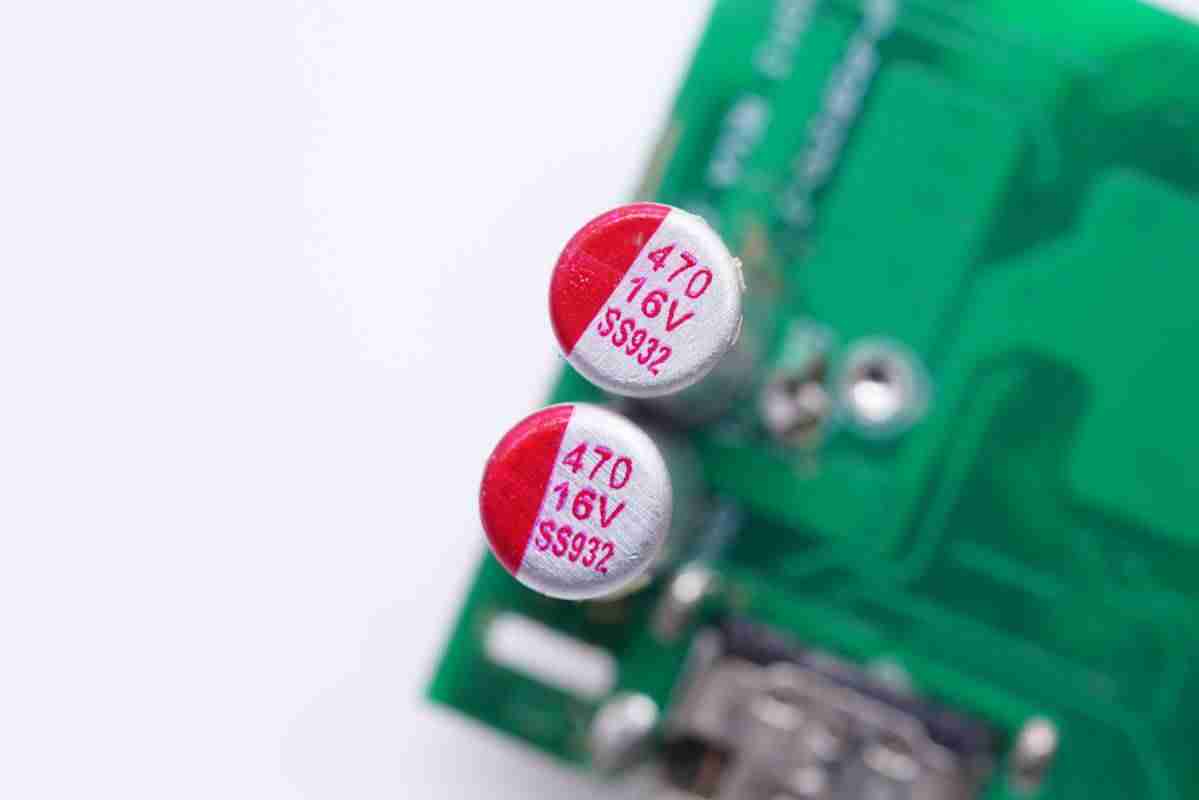

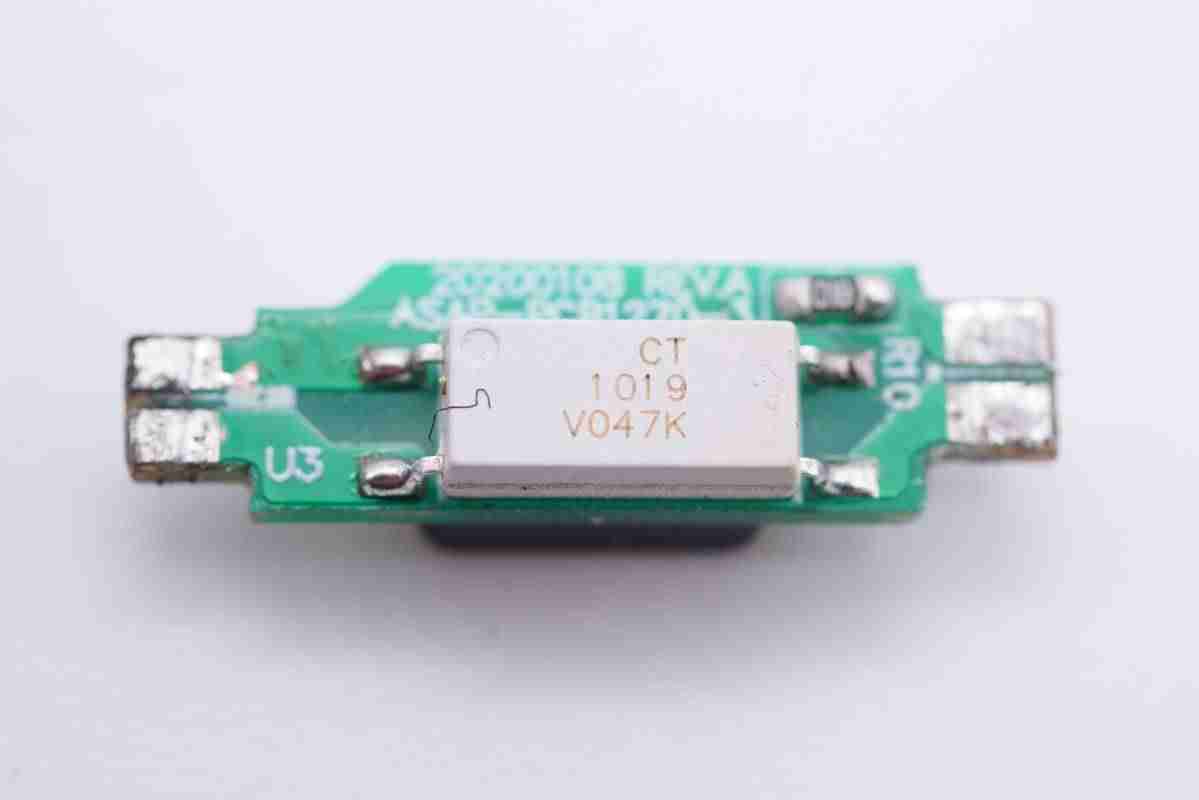

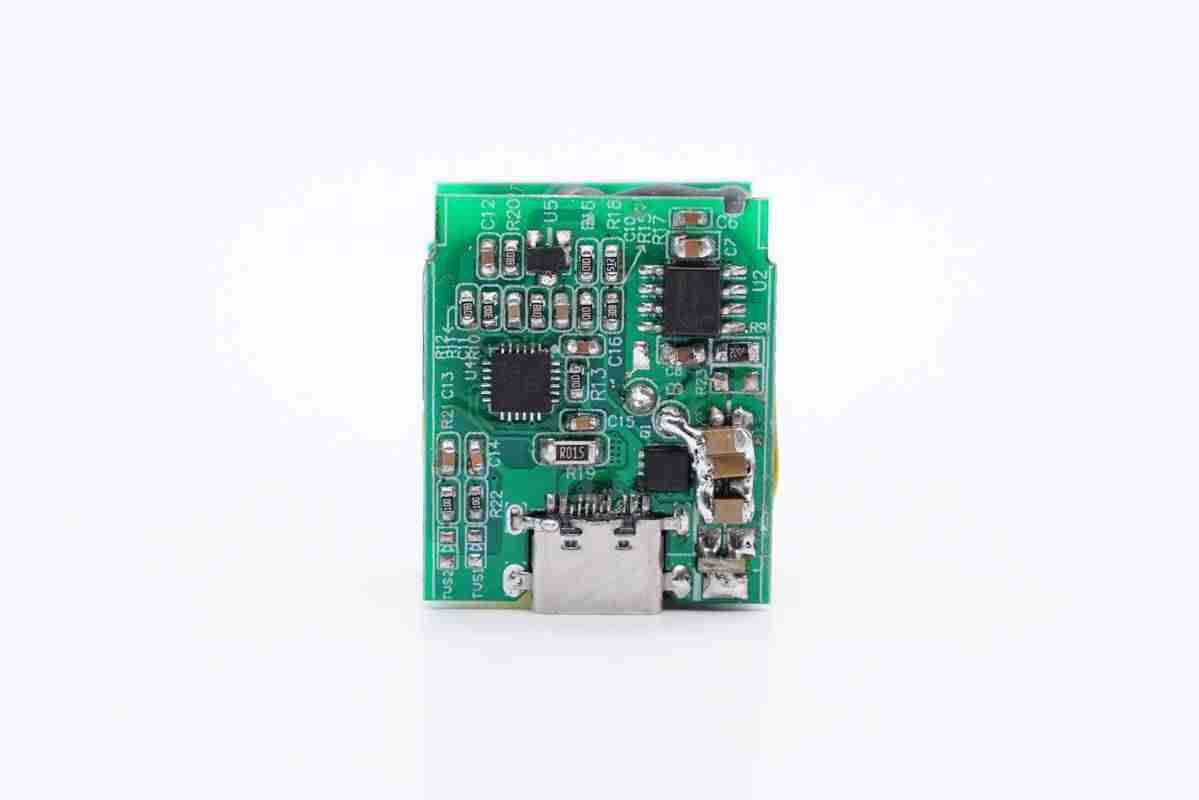

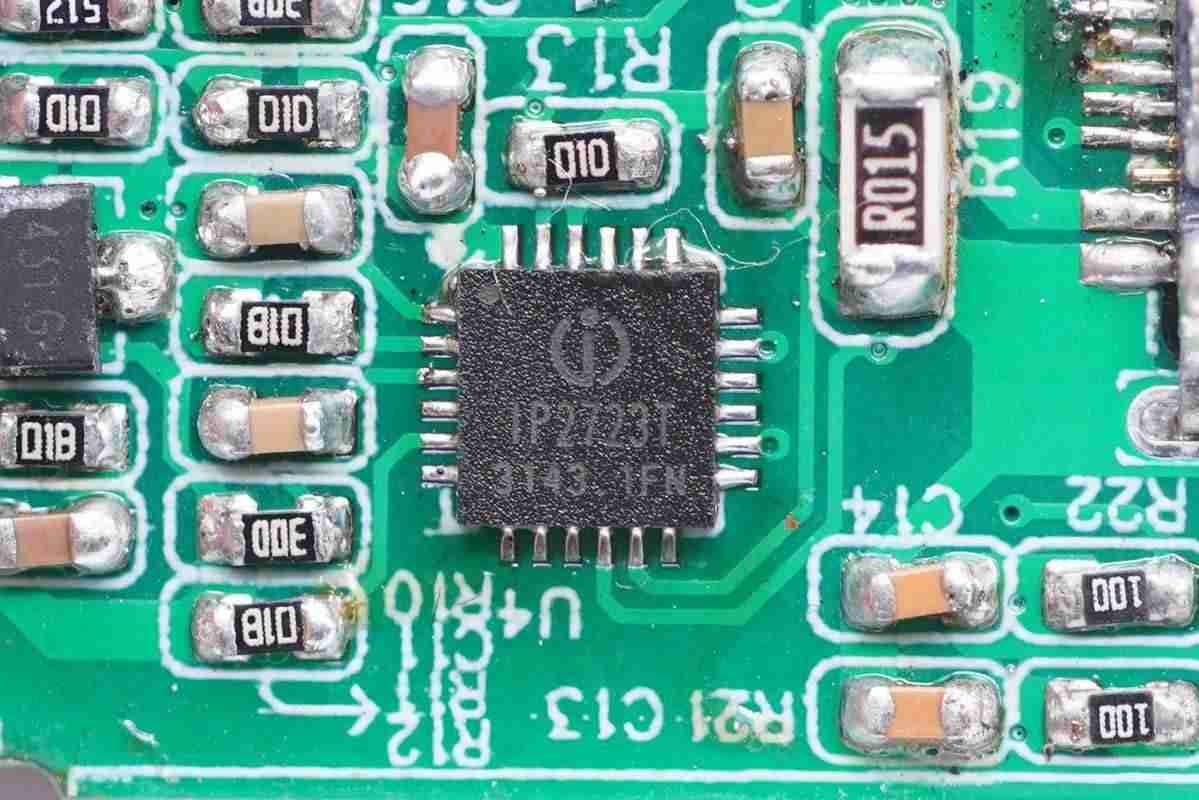

充电头网表明，特祥瑞贴片式Y电容不但被贝尔金，安科，，获胜，麦多多，OPPO，想到，nubia，贝思，华路通，第一威等知名品牌数十款快速充电商品应用，还被伊戈尔40W LED驱动开关电源，海信42英尺智能化高清电视42P3F内嵌开关电源，卓飞航45W氮化镓极快墙电池充电等物品应用。另一侧有一个CT 1019光耦合器，用以一，二次通讯，意见反馈输出电压。輸出板反面配有同步整流集成ic，协议书集成ic和輸出VBUS开关管。2个外置耦合电容用绝缘胶布包起來绝缘层。二次同步整流集成ic也是来源于程心微，型号规格CX7538B。这也是一款坐落于开关电源电路二次侧的性能卓越同步整流集成ic，能够轻轻松松达到开关电源电路6级能耗等级，是肖特基的理想化代替品。CX7538B适用最大150KHz电源开关頻率，内嵌12 mω低导电率NMOS晶体三极管，发烫远小于肖特基二极管，大幅度减少溫度，提升变换高效率。程心微CX7538B适用开关电源电路的CCM/QR/DCM模式，特别适合3.3~12V快速充电同步整流。内嵌同歩电子整流器，抗压60V.12mΩ，可给予3A輸出。高效率比肖特基高6%，工作标准电压范畴宽，外场元器件比较简单。在宽工作电压运用中，外场只要一个电容器。輸出固态电容大特写，二种规格型号均为16V 470μF。协议书集成ic选用IP2723T，已根据USB IF研究会PD3.0 PPS验证，TID:3135。它是一款集成化多种多样协议书的快充协议IC，用以USB輸出端口号。适用多种多样快充协议，包含USB TypeC DFP.PDP 2.0/3.0.PPS.HVDCP QC4.QC4 .QC3.0/2.0.FCP.SCP.AFC.MTK PE 2.0/1.1.iPhone2.4A.BC1.2.三星2.0A..

为电源适配器和汽车充电器等单边輸出运用打造详细的TYPE-C解决方法。此外，IP2723T处理速度高，功能丰富，运用时只必须极少的外部设备，合理减少了总体计划方案的规格，减少了BOM成本费。

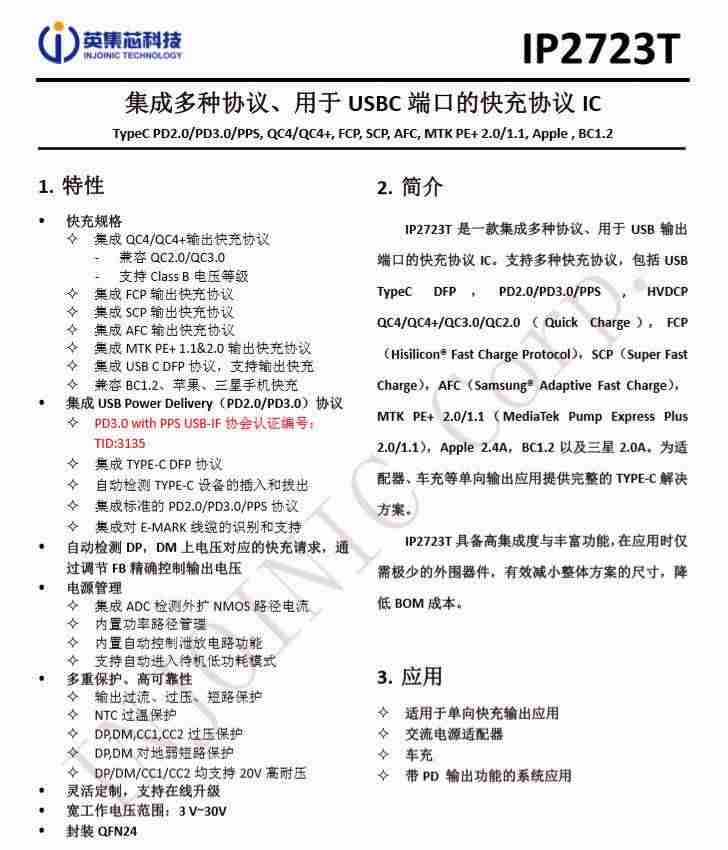

Isc IP2723T数据信息。

从充电插头互联网的拆卸状况看来，CIMC的IP2723T早已被Flash Magic.Momis.REMAX.McDonough.华克龙等好几个知名品牌的20W充电头应用。，而且还被氮化镓充电头所选用如Momis 65W 2C1A氮化镓快速充电器.nubia65W USB PD氮化镓充电头.nubia1A1C 45W氘锋氮化镓快速充电器等。除此之外，CIMC快速充电集成ic还可用以汽车充电.移动充电器.电源适配器等各种各样电池充电行业。

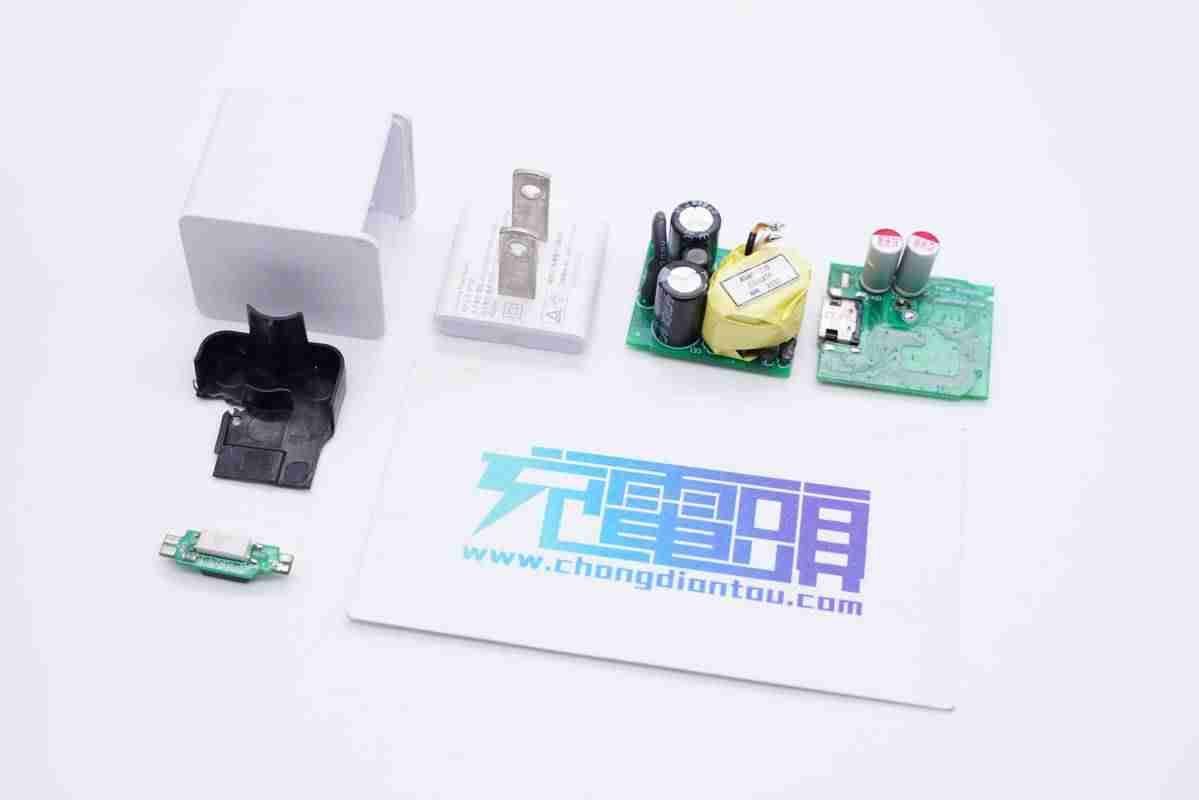

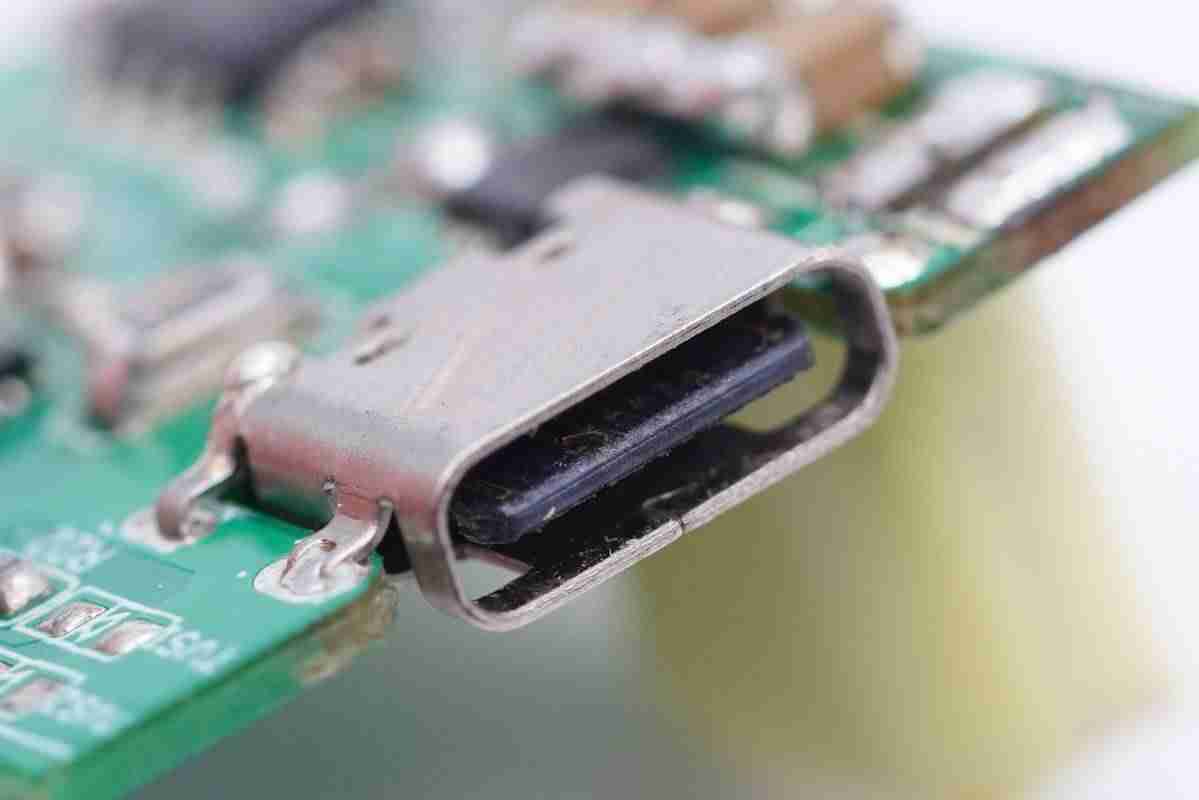

USB-C母座大特写，根据电焊焊接下移板。所有拆卸结束，请拍全家福。

充电插头互联网拆装汇总。

Tamas Mini 20W闪充充电器也是常用的“小冰块儿”造型设计，但它的设计风格很尤其，令人耳目一新。充电头适用QC和PD通用性快充协议，较大輸出20W，一根Lightning电缆线1米，十分便捷iPhone 12客户日常应用电池充电。

依据充电插头互联网的拆卸，充电头三块PCB板的组装电焊焊接设计方案运用了程心微CX7527C CX7538B高集成度PD快充模块的计划方案，合理简单化了外围电路，有利于充电头完成微型化。

其次，更便捷技术工程师设计方案，合理减少系统成本费，加速发售速率等。，备受世界各国顾客的钟爱。该计划方案已被贝尔金.摩米斯.东芝.茂硕.欧母电气设备.新四宝.嘉鱼.宇博.派凡.第一威等著名品牌和加工厂选用。

大家都知道，iPhone挑选协作的品牌产品用户评价很好，必须通过严谨的品质审批才可以根据iPhoneMFi认证。这款拆卸后的tamas 20W PD充电头的根据，也展现了程心微快充方案的出色特性和靠谱质量。
