施工网络图:由箭头符号，连接点，线框构成，用于表明工作流引擎的一个有方位，有纪律的施工网络图。每一件著作有两个连接点，用圆形表明，还有一个指示箭头，箭头符号的大小意味着工程施工周期时间的长短。
施工横道图:1448;被称为网络计划图和条形图。它根据条形图表明新项目，进展和别的与時间有关的系统软件进展与時间的本质关联。以创作者伯特·伯特·奥利弗·甘特的名称取名。

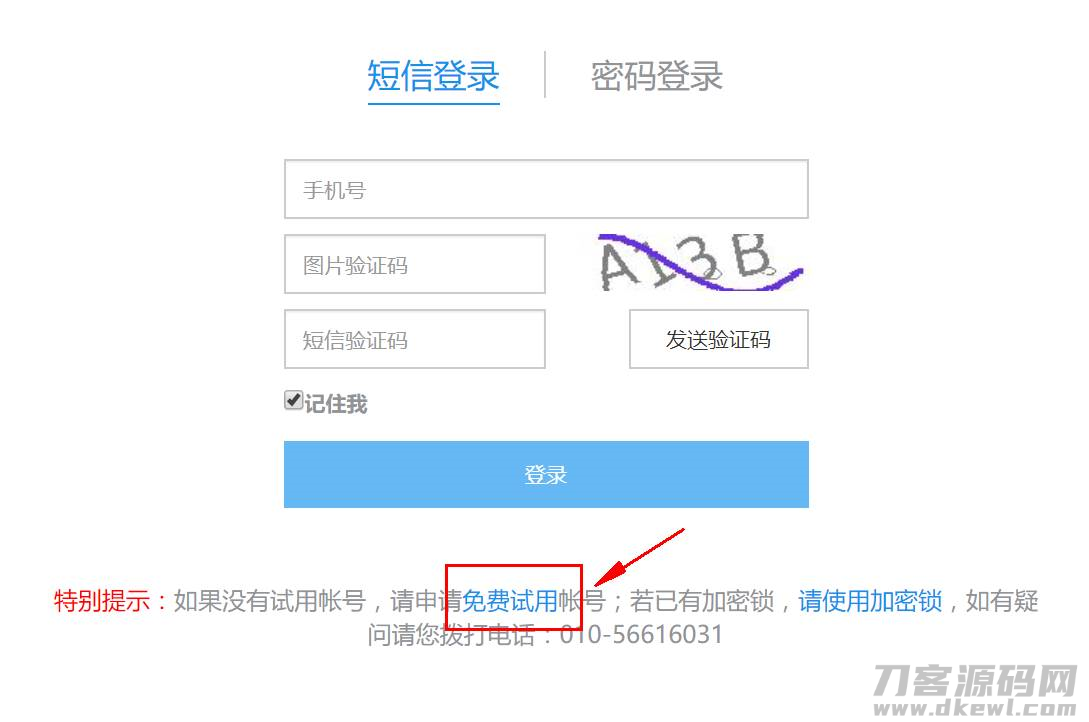

画的情况下提议用手机软件:广联达班马计划书，非常容易入门。根据绘制表格，能够与此同时转化成双码施工网络图，交叉式图和单码施工网络图等。除此之外，它还适用项目进度管理，这也是中国十分少有的手机软件。下面，大家将应用此软件开展整体规划。第一步:去广联达班马进展官方网站下载最新版，免费下载进行后双击鼠标安裝——从下一步逐渐到进行(只适用windows系统，假如适用Mac系统软件，必须安装虚拟机)——假如早已申请注册了账户，能够同时用短消息登陆；5201;是没有账户，能够在安裝结束后立即点一下【使用】开展实际操作。

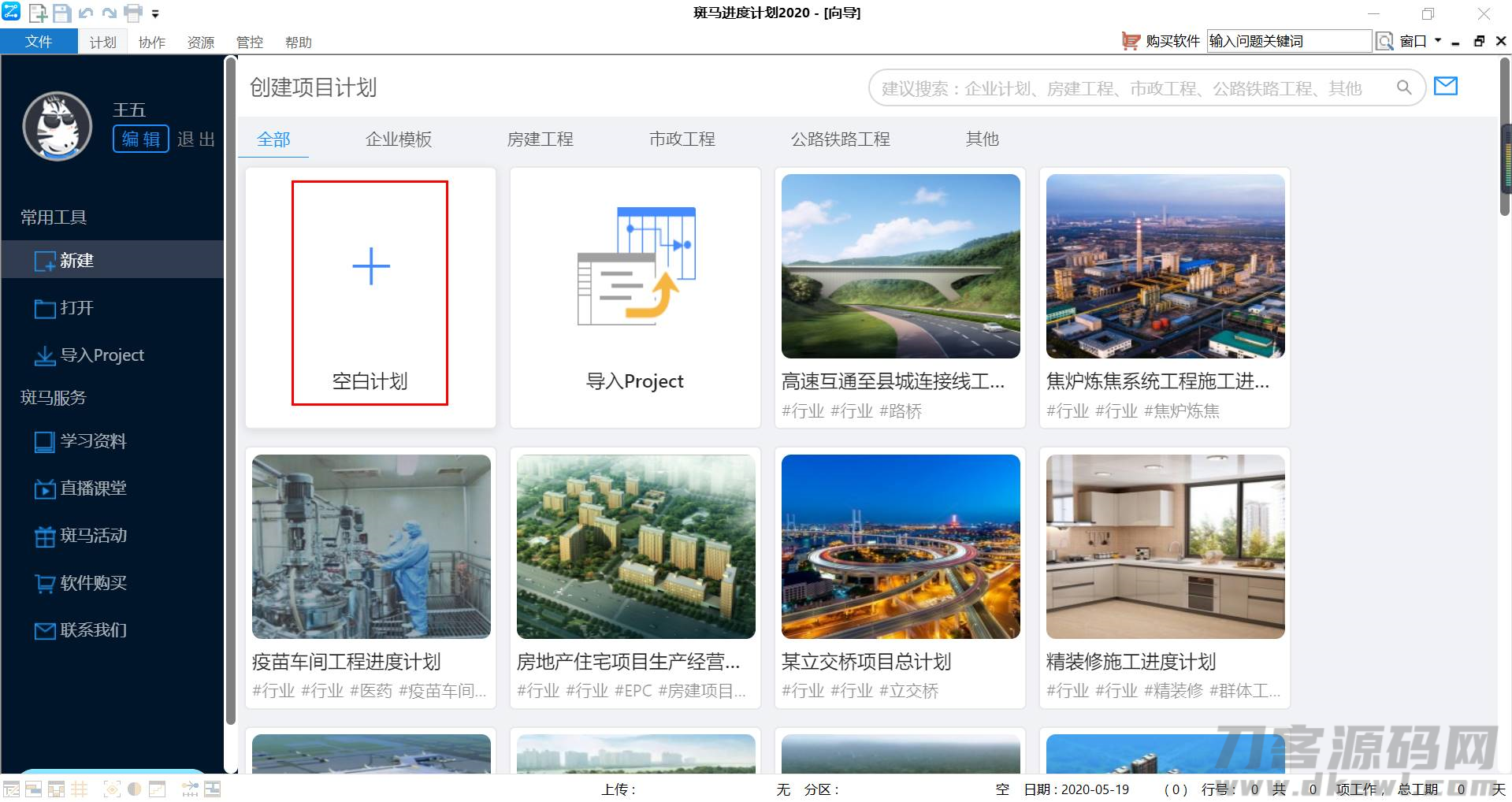

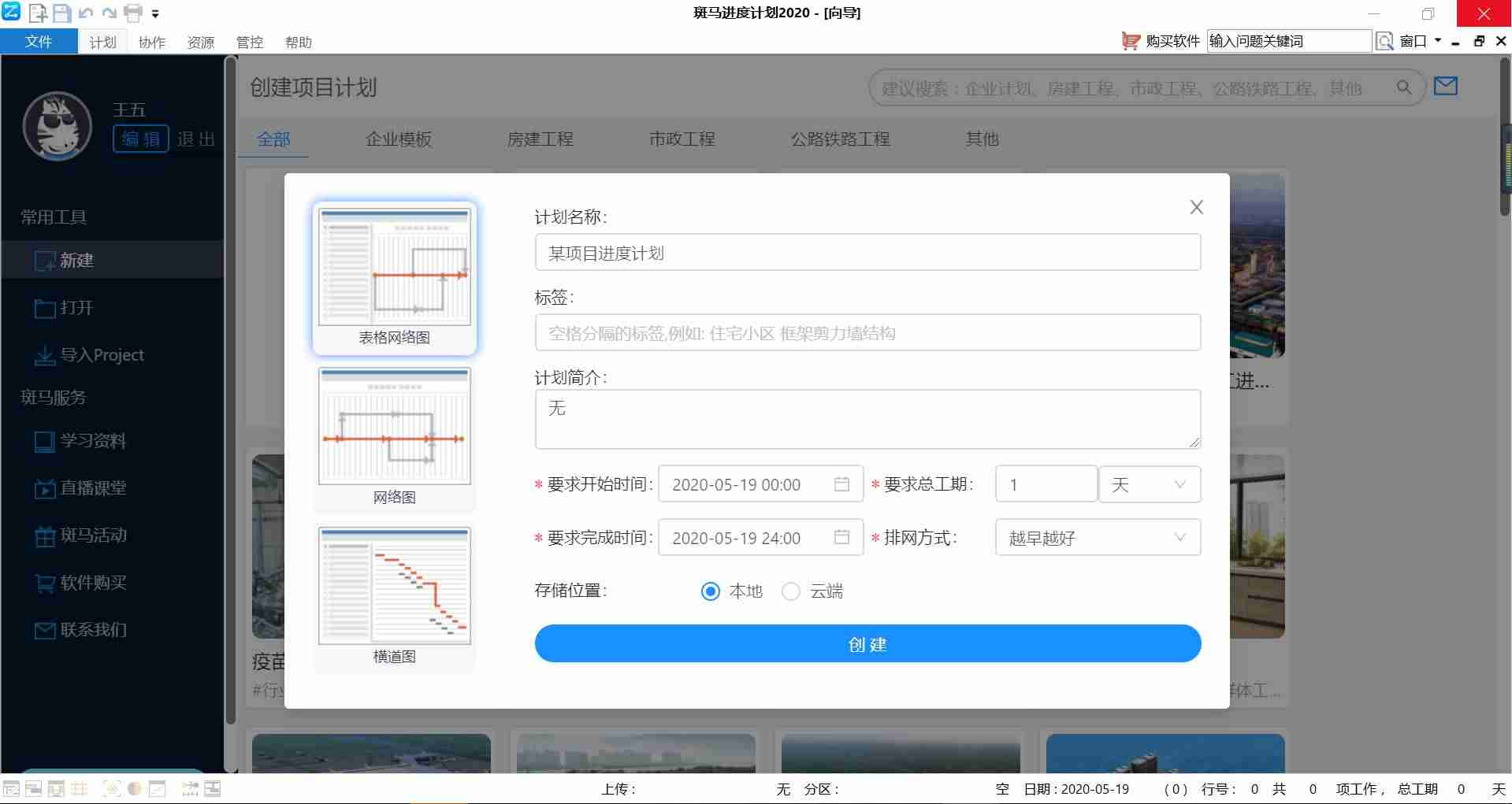

第二步:打开软件，建立一个空乳白色方案。(手机软件内嵌了许多案例模板，能够立即挑选。)
点一下[空乳白色方案]，键入方案名字。您可以不键入开始时间和详细介绍。

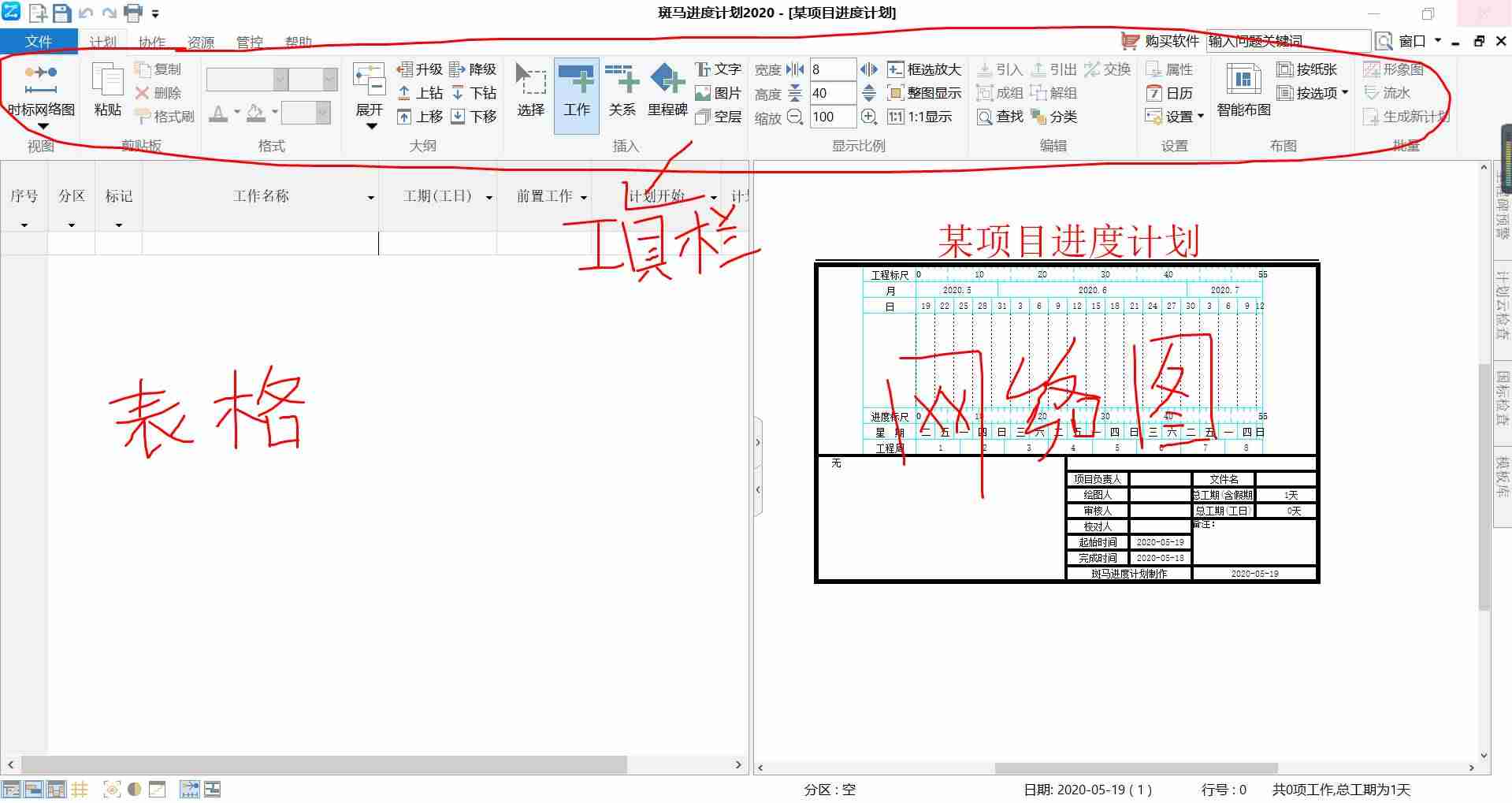

随后点击建立进到编写网页页面:

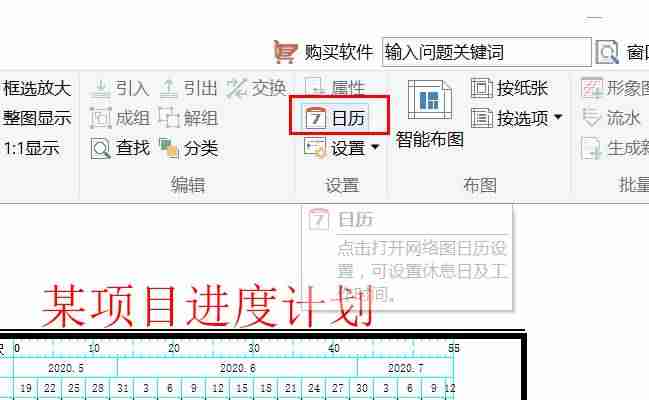

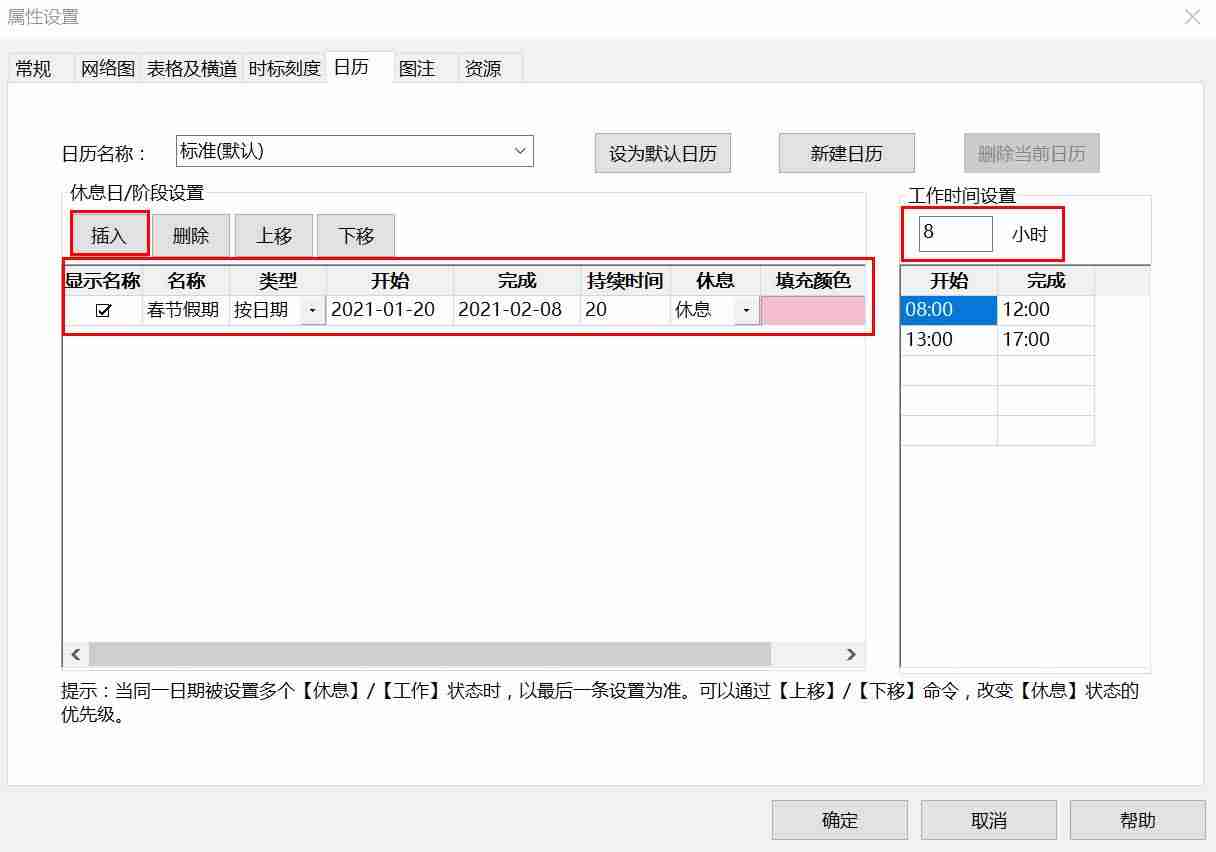

逐渐画方案:1.设置上班时间-假期时间等。:点击日历设定上班时间和假日時间。

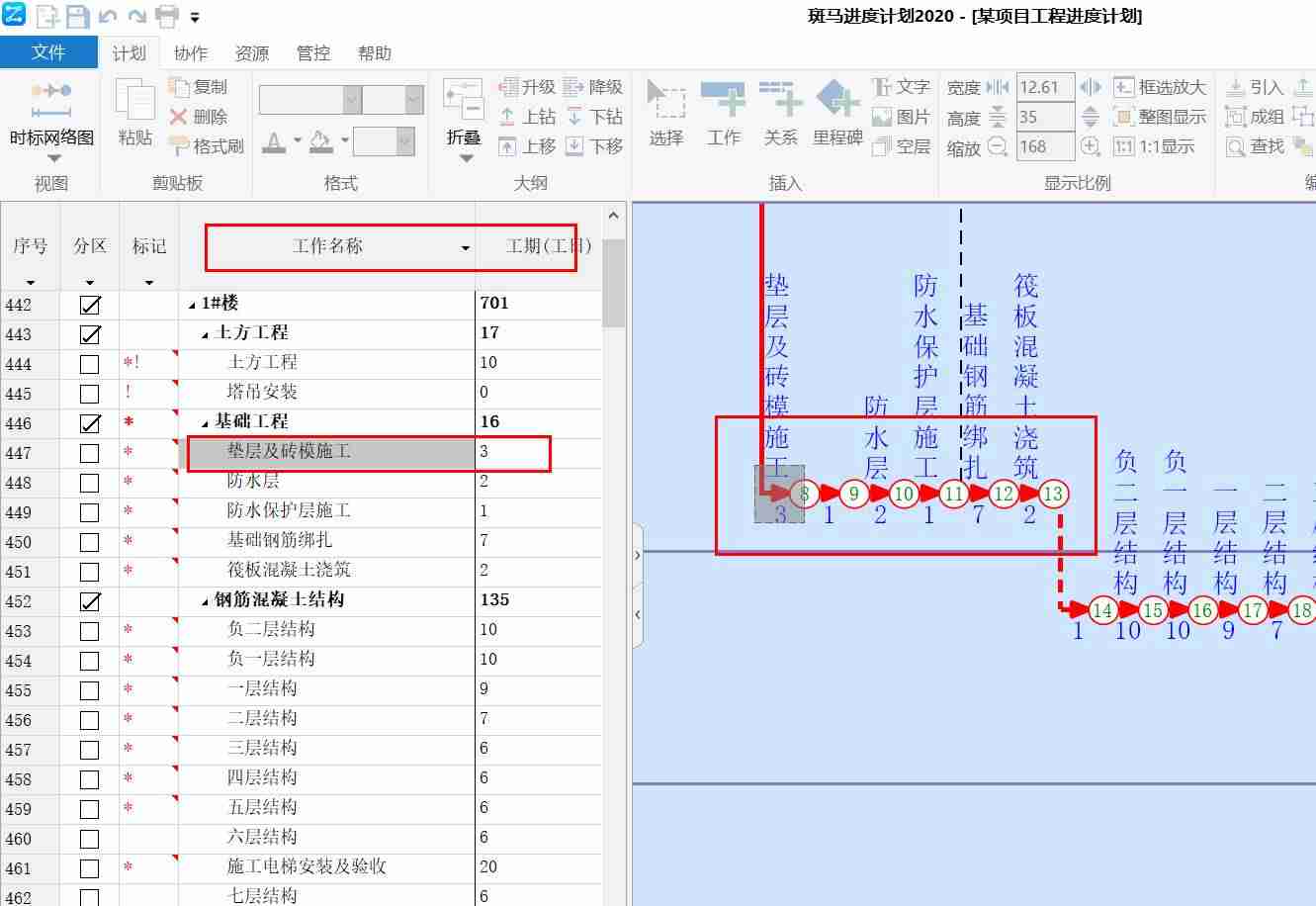

2. 加上工作中名字-键入施工期（立即在左边的报表中键入就可以，右边网施工网络图自动生成）2.加上工作名字-键入工程施工施工期(立即在左边报表中键入，右边施工网络图自动生成)。

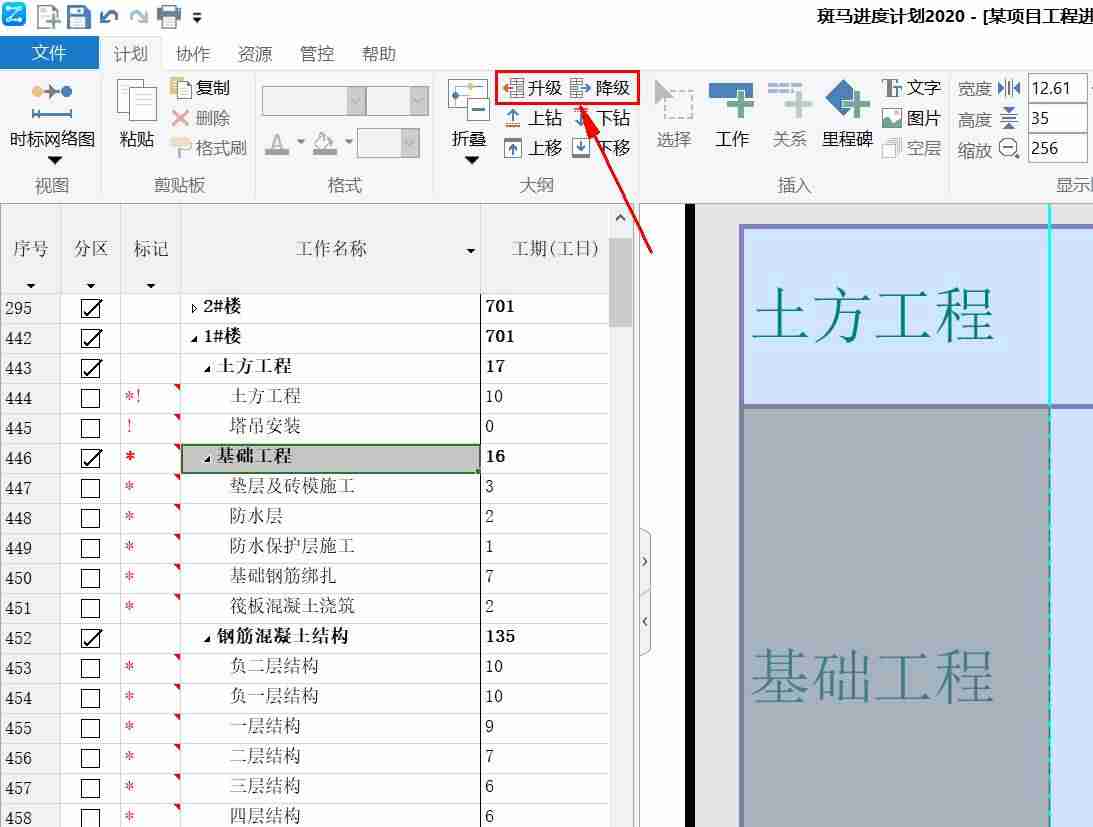

3.设定工作中等级，能够根据点一下图标的提升和降权开展设定，在施工网络图中以系统分区的方式表明。

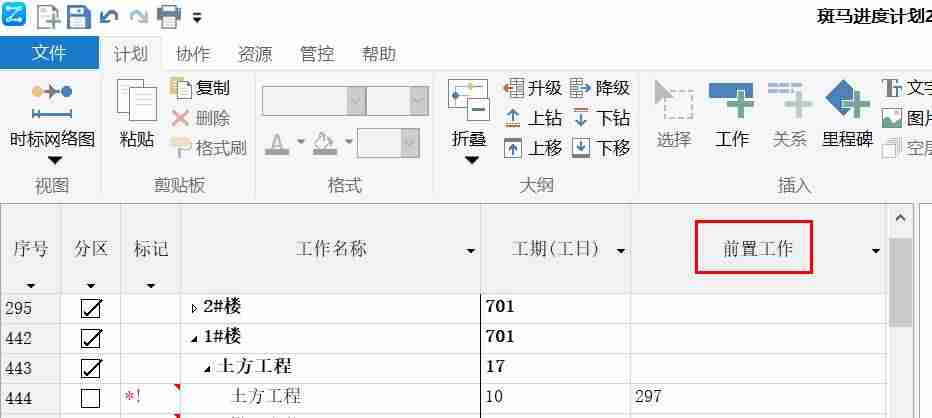

设置每日任务关联：立即在外置工作中栏键入就可以：
能够键入FS\SS\FF\SF 四种逻辑顺序：（S=Start，F=Finish）设定每日任务关联:立即在前任务栏图标键入:能够键入四个逻辑顺序:FS \ SS \ FF \ SF(S =逐渐，F =进行)。

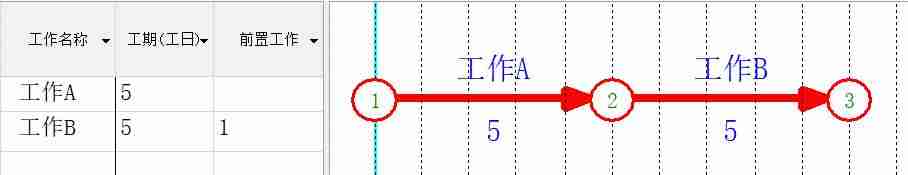

FS关联关系式

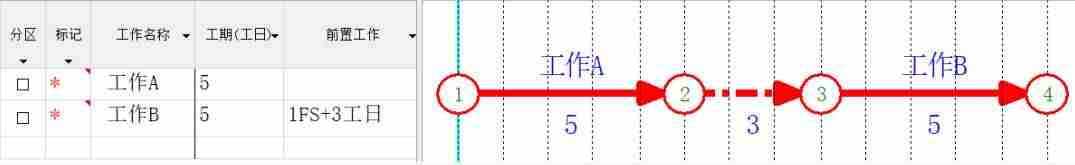

FS:实例:工作中B在工作中A进行后才可以逐渐。
FS N:例:工作中B在工作中A进行3天之后才可以逐渐。

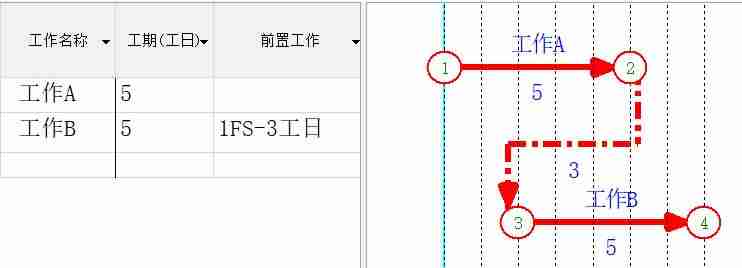

FS-N：例：工作中A进行前3天，工作中B才可以逐渐FS-N:实例:工作中B只有在工作中A进行前3天逐渐。
SS关联表述SS关联关系式

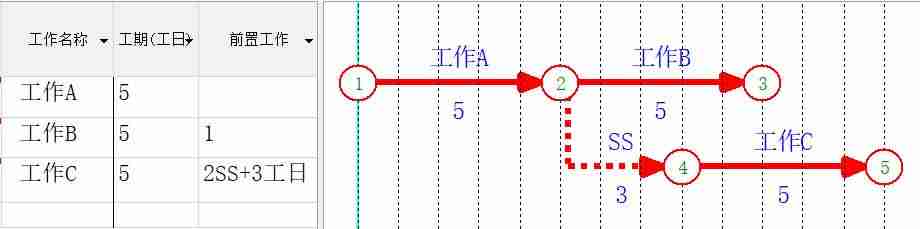

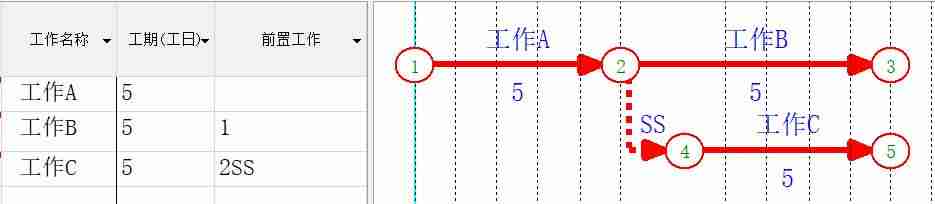

SS:事例:工作中C要直到工作中B逐渐才可以逐渐。
SS N:例:工作中C在工作中B逐渐3天之后才可以逐渐。

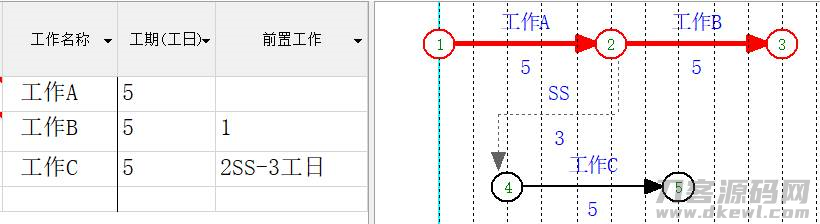

SS-N:实例:工作中C只有在工作中B逐渐前3天逐渐。

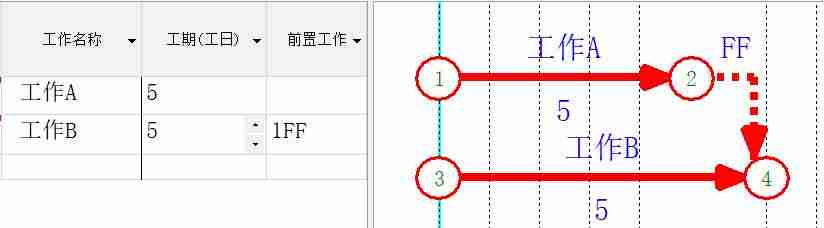

FF关联的表述FF:例如。:在工作中A进行以前，工作中B没法进行。

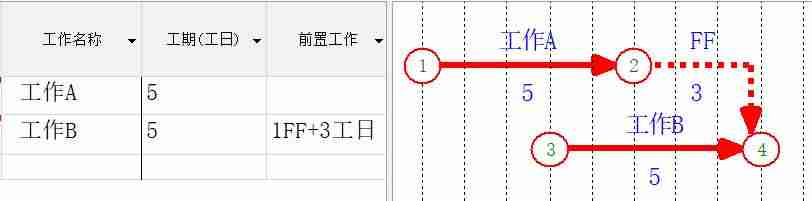

FF N:例:工作中B在工作中A进行3天之后才可以进行。

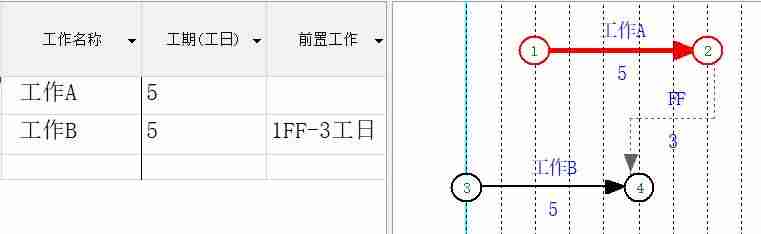

FF-N:实例:工作中B只有在工作中A进行前3天进行。

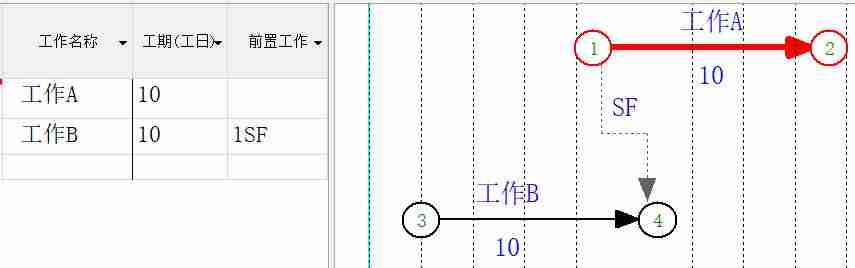

SF关联的表述SF:实例:仅有在工作中A逐渐后，工作中B才可以进行。
SF N:例:工作中B在工作中A逐渐3天之后才可以进行。

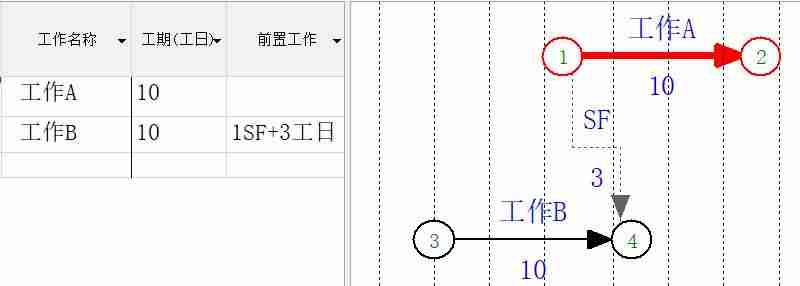

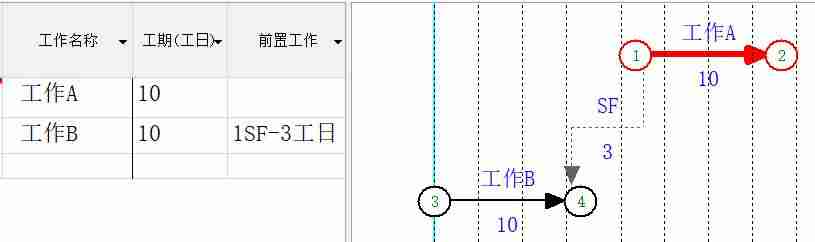

SF-N:实例:在工作中A逐渐前3天，工作中B能够进行。

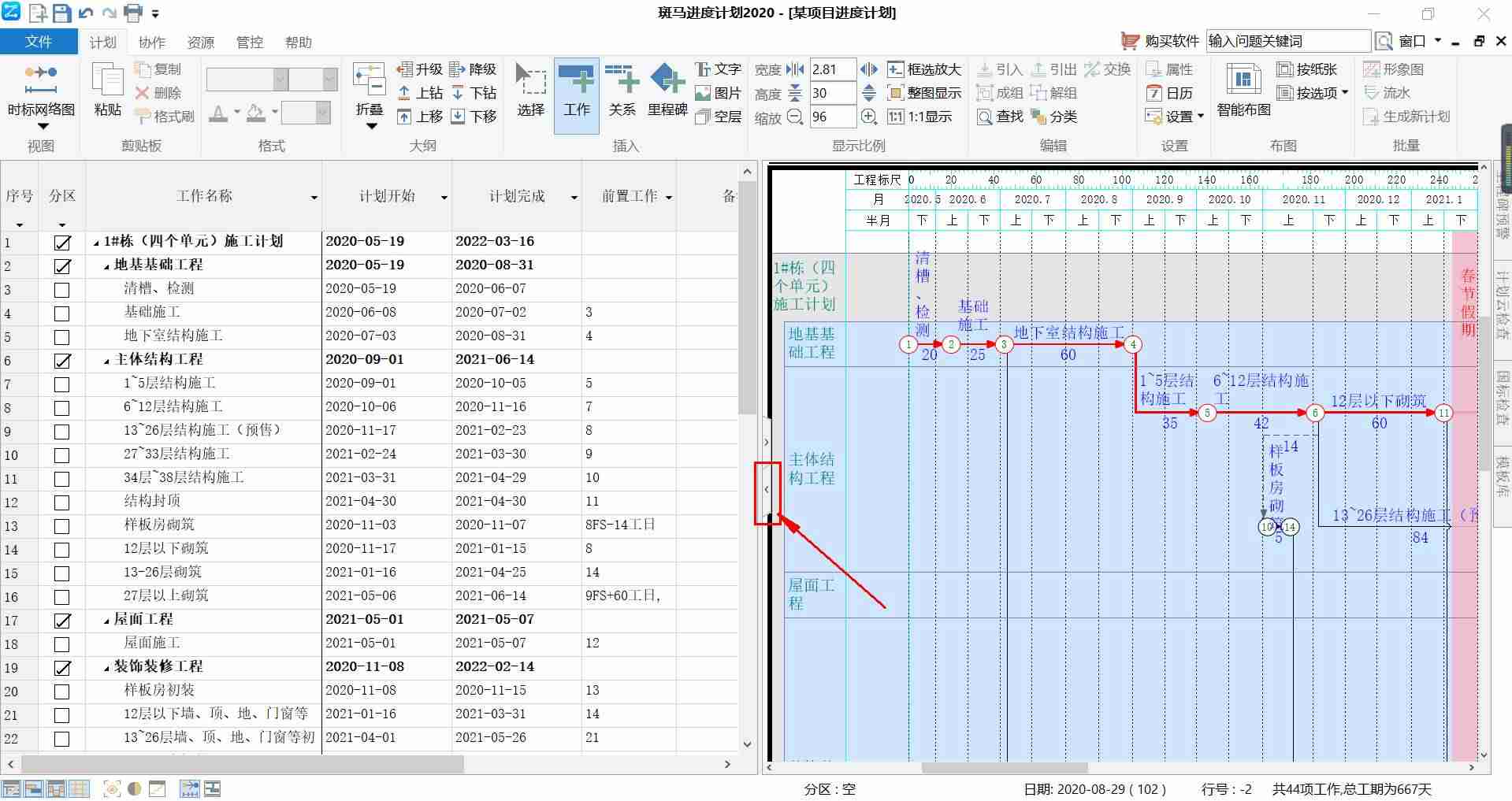

关联进行后，能够立即转化成双码施工网络图:点一下左小按键掩藏报表，如下图。

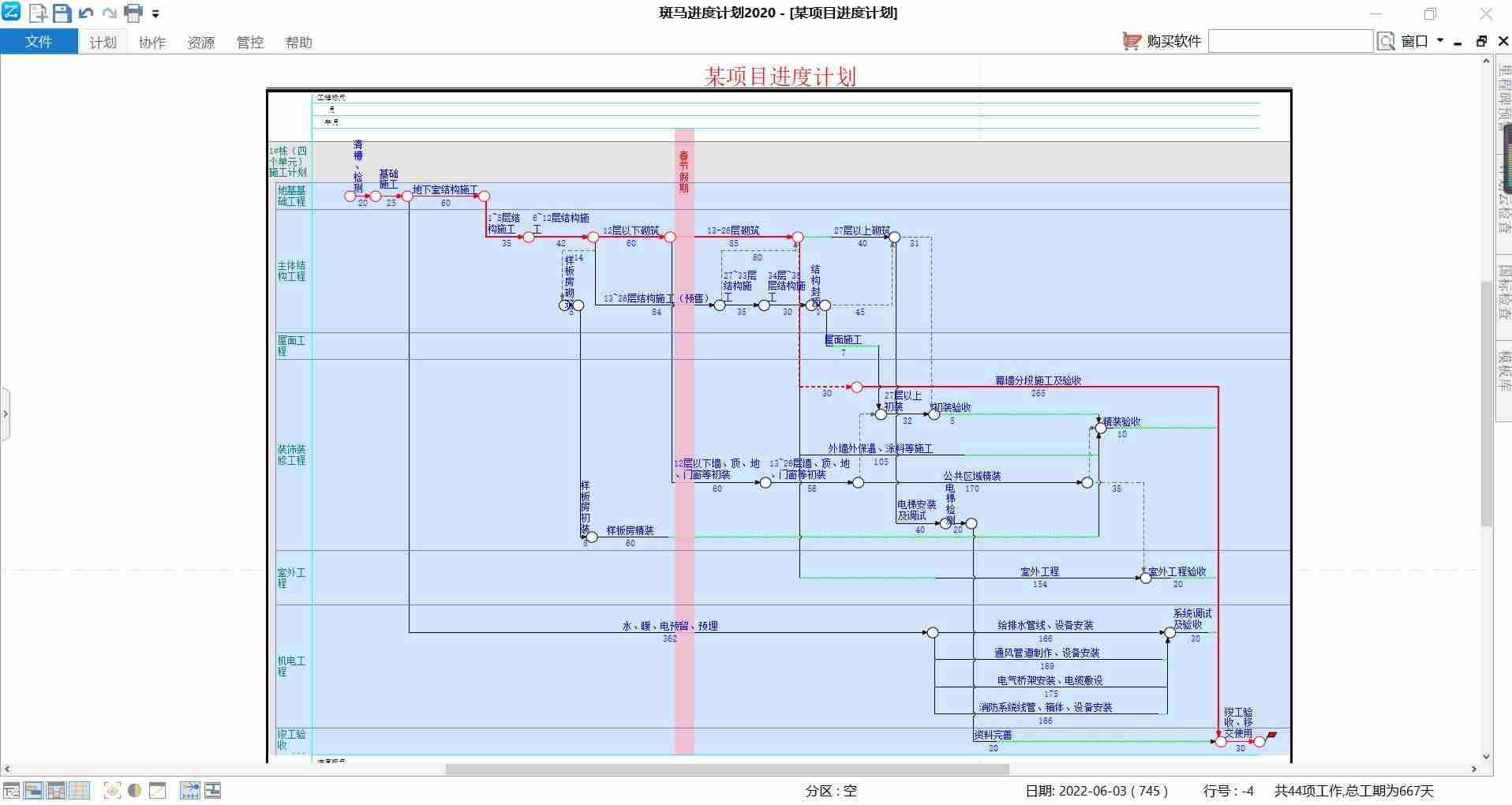

下列是施工网络图:
注:红杠为重点线，重点线上的工作中为重点工作。假如必须表明施工横道图，能够立即转换到平面图菜单栏上的第一个按键。

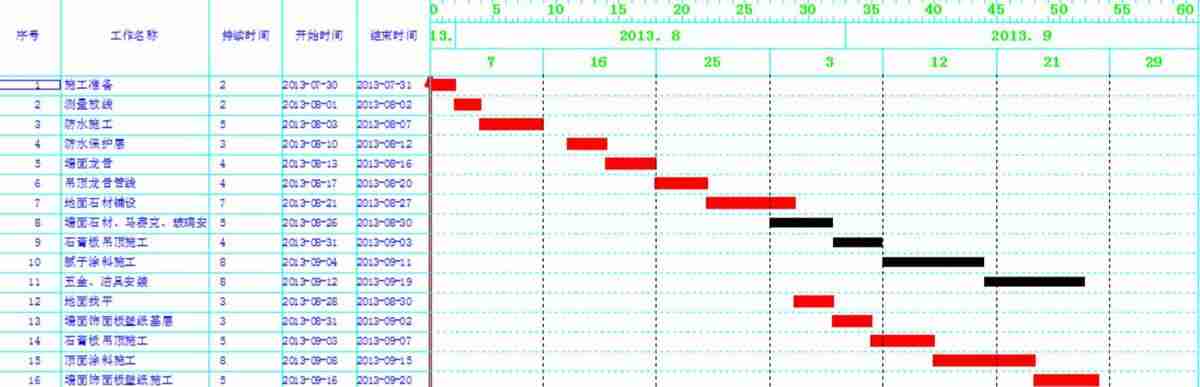

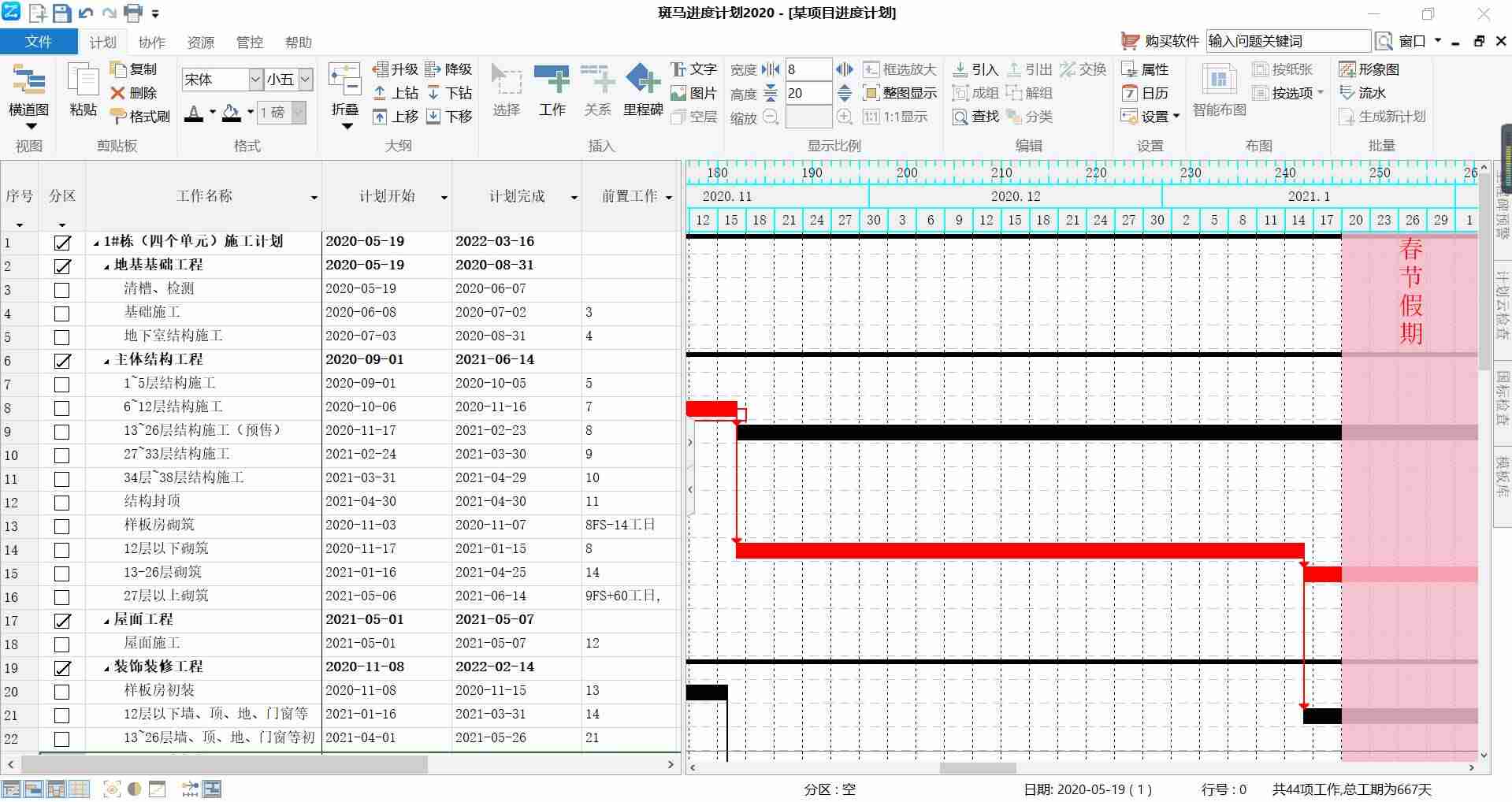

下面的图能够立即表明施工横道图:

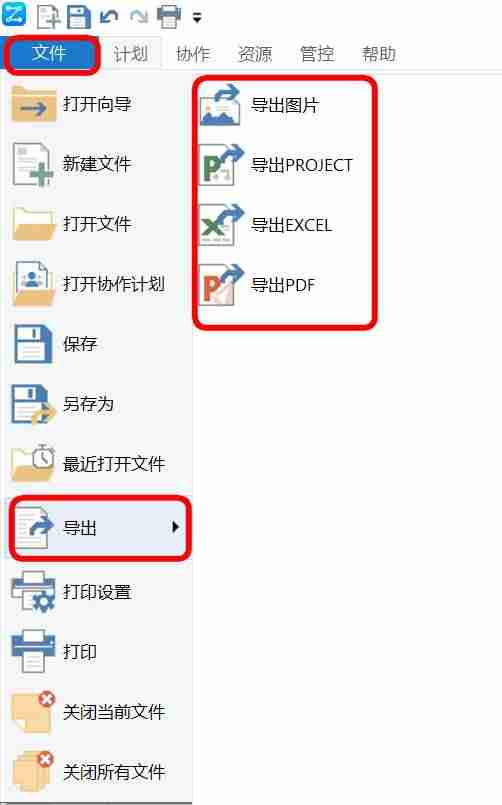

最终，方案能够导出来为导出来照片，PDF，新项目，照片等。太美好了！
